洗浄ノズルツール

E-9991CNT

  • 洗浄ノズルツール PIC1

  • 洗浄ノズルツール PIC1

仕様/価格　ノズルホルダー

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № シャンク径 ノズル
取付穴		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
126395 CNT16-60-2 φ16 Rc1/4 50 5,150 在庫 お問合わせ 追加 DL DL
126396 CNT16-60-12 φ16 M12x1
（細目）		 50 5,150 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 №
126395 CNT16-60-2
126396 CNT16-60-12

仕様/価格　セット品

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № インサートノズル 最大圧力 シャンク圧 ノズル取付部 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
126397 CNT16-60JB JB2B-5 1MPa φ16 Rc1/4 58 8,900 在庫 お問合わせ 追加 DL DL
126398 CNT16-60PM1 PM4E-1ST2 10MPa φ16 M12x1
（細目）		 58 11,400 在庫 お問合わせ 追加 DL DL
126399 CNT16-60PM2 PM3E-1S2C2 10MPa φ16 Rc1/4 80 14,000 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 №
126397 CNT16-60JB
126398 CNT16-60PM1
126399 CNT16-60PM2

材質・熱処理・表面処理

名称 材質
洗浄ノズルツール ノズルホルダー：S50C

特長

■エアーまたはクーラントでワーク・深穴・深溝を洗浄します。
■φ16ストレートシャンクで各種ホルダーに対応。
■ピンポイントで洗浄ができ、高圧で切粉を掻き出します。

耐熱温度：70℃
取付方法：直付

使用例



センタースルークーラント対応のツーリングに使用して下さい。

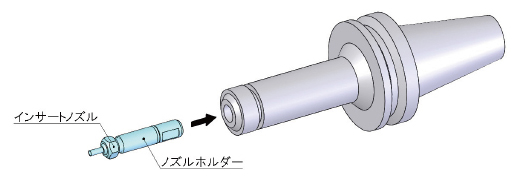

先端のインサートノズルは、ネジ径（R1/4またはM12X1）に合わせて組み換え可能です。

使用方法

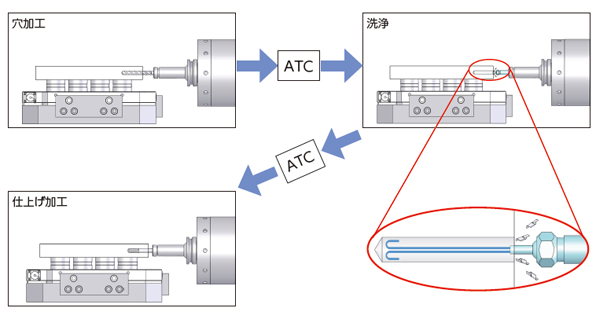

■加工ラインの洗浄工程を自動化に



・作業者の洗浄工程を機内で自動化させる事で生産性が向上しコストダウンを実現。
・機外洗浄、エアー跳ね返りによる周辺環境（切粉・クーラントの飛散）の悪化を防止。
・仕上げ加工時の切粉巻込みを防止、品質を向上。







穴加工後の洗浄

エンジンやマニホールドブロック加工に

自動化加工ライン

ワーク搬送前のワーク洗浄に

治具清掃用

ワーク取り外し前に
