RoHS対応

インサートノズル　FE型

E-9991FE

  • インサートノズル　FE型 PIC1

  • インサートノズル　FE型 PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 取付
ネジ径		 ノズル
長さ		 ノズル
内径		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
123181 FE002 R1/8 43.2 φ5.5 15 9,650 在庫 在庫△ 追加 DL DL
123182 FE003 R1/4 43.2 φ5.5 15 9,650 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F
123181 FE002 R1/8 38.1 43.2 11.2 5.5 5
123182 FE003 R1/4 38.1 43.2 11.2 5.5 5

材質・熱処理・表面処理

名称 材質
インサートノズル　FE型 アセタール

特長

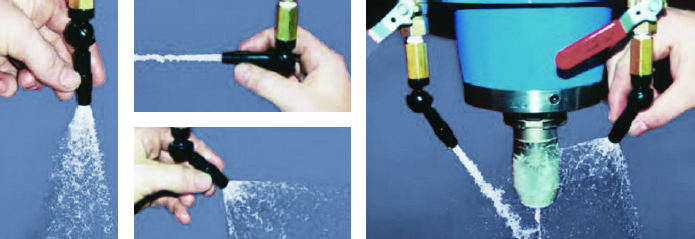

■ノズル先端を回すと噴射が直線～拡散タイプへの切り替えができます。
■調整角度が90°と大きく、最適な位置にクーラント液を噴射できます。

最大圧力：0.7MPa
耐熱温度：70℃
取付方法：ネジ込み

使用例
