RoHS対応

インサートノズル　PM-液ダレ防止型

E-9991PM

  • インサートノズル　PM-液ダレ防止型 PIC1

  • インサートノズル　PM-液ダレ防止型 PIC1

仕様/価格表

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 取付
ネジ径		 ノズル
長さ		 ノズル
内径		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
118262 PM2D-1S1C2 R1/8 6.4 φ1.6 28 7,850 在庫 在庫△ 追加 DL DL
118263 PM3D-1S1C2 R1/8 6.4 φ2.2 28 7,850 在庫 お問合わせ 追加 DL DL
118264 PM5D-1S1C1 R1/8 - M3.5 27 7,700 在庫 お問合わせ 追加 DL DL
115874 PM2E-1S2C2 R1/4 6.4 φ1.6 30 8,600 在庫 お問合わせ 追加 DL DL
115875 PM2E-1S2C4 R1/4 31.8 φ1.6 32 9,700 在庫 在庫△ 追加 DL DL
115876 PM3E-1S2C2 R1/4 6.4 φ2.2 30 8,400 在庫 在庫△ 追加 DL DL
115877 PM3E-1S2C4 R1/4 31.8 φ2.2 32 9,700 在庫 在庫△ 追加 DL DL
115878 PM6E-1S2C1 R1/4 - M4 30 9,250 在庫 在庫〇 追加 DL DL
115879 PM3E-1S3C2 R3/8 6.4 φ2.2 49 8,600 在庫 在庫△ 追加 DL DL
115880 PM3E-1S3C4 R3/8 31.8 φ2.2 51 9,700 在庫 在庫〇 追加 DL DL
115881 PM4E-1S3C2 R3/8 6.4 φ3 49 9,650 在庫 在庫△ 追加 DL DL
115882 PM4E-1S3C3 R3/8 12.8 φ3 50 9,900 在庫 在庫〇 追加 DL DL
115883 PM4E-1S3C4 R3/8 31.8 φ3 51 10,900 在庫 入荷予定 追加 DL DL
115884 PM6E-1S3C1 R3/8 - M4 49 9,400 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J
118262 PM2D-1S1C2 R1/8 31.8 22.3 6.4 1.9 14 12.7 1.6 4 31°
118263 PM3D-1S1C2 R1/8 31.8 22.3 6.4 1.9 14 12.7 2.2 4 31°
118264 PM5D-1S1C1 R1/8 31.8 22.3 - 1.9 14 12.7 M3.5 4 26°
115874 PM2E-1S2C2 R1/4 24.8 14.8 6.4 2.3 17 14.3 1.6 6 37°
115875 PM2E-1S2C4 R1/4 24.8 14.8 31.8 2.3 17 14.3 1.6 6 26°
115876 PM3E-1S2C2 R1/4 24.8 14.8 6.4 2.3 17 14.3 2.2 6 37°
115877 PM3E-1S2C4 R1/4 24.8 14.8 31.8 2.3 17 14.3 2.2 6 26°
115878 PM6E-1S2C1 R1/4 24.8 14.8 - 2.3 17 14.3 M4 6 30°
115879 PM3E-1S3C2 R3/8 26.8 14.8 6.4 2.3 19 14.3 2.2 6 37°
115880 PM3E-1S3C4 R3/8 26.8 14.8 31.8 2.3 19 14.3 2.2 6 26°
115881 PM4E-1S3C2 R3/8 26.8 14.8 6.4 2.3 19 14.3 3 6 30°
115882 PM4E-1S3C3 R3/8 26.8 14.8 12.8 2.3 19 14.3 3 6 30°
115883 PM4E-1S3C4 R3/8 26.8 14.8 31.8 2.3 19 14.3 3 6 26°
115884 PM6E-1S3C1 R3/8 26.8 14.8 - 2.3 19 14.3 M4 6 30°

材質・熱処理・表面処理

名称 材質
インサートノズル　PM-液ダレ防止型 本体：真鍮
ノズル：SUS303
ボール：SUS440C

特長

■10Mpaの高圧タイプです。
■クーラント液の停止スイッチを押すと瞬時にノズルからクーラント液の噴出が停止します。
■液ダレ防止構造により、段取り時間の短縮が計れます。
■メンテナンス性に優れた２分割構造です。

最大圧力：0.1Mpa～10Mpa
耐熱温度：70℃
取付方法：ネジ込み

構成図

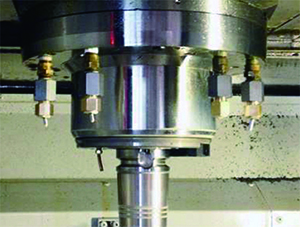

使用例



■工具長測定の改善




■機内段取り時の作業性、環境改善に



液ダレを抑えて正確で素早い測定ができます。
非接触型の測定器は液ダレにより数値の誤差が大きくなります。		 上部からの液ダレを抑えて機内段取り時の作業性を改善します。
機内治具・ワークへの飛散を防止し品質・環境を改善します。

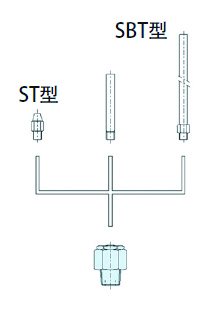

取付方法

■適合機種

ノズル先端がネジ式（H寸法）は、スプレーチップやチューブの取り付け可能。
