RoHS対応

インサートノズルSM型セット

E-9991SM

仕様/価格(ベースボール型セット)

オーダー

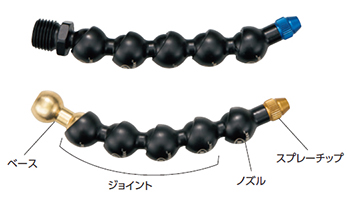

ベース ジョイント ノズル スプレーチップ 全長 質量g 価格 在庫設定 在庫情報 製品BOX
111414 SM10S SM10-1 SM-J SM-N SM6-1 60 11 4,270 在庫 在庫〇 追加
111415 SM12S SM12-1 SM-J SM-N SM6-2 60 14 4,270 在庫 在庫〇 追加
111416 SM14S SM14-1 SM-J SM-N SM6-3 60 20 4,270 在庫 在庫〇 追加
111417 SM15S SM15-1 SM-J SM-N SM6-4 60 23 4,270 在庫 在庫〇 追加
119985 SM10S-3 SM10-1 SM-Jx3 SM-N SM6-3 94 15 6,250 在庫 在庫〇 追加
119986 SM12S-3 SM12-1 SM-Jx3 SM-N SM6-3 94 18 6,250 在庫 在庫〇 追加
119987 SM14S-3 SM14-1 SM-Jx3 SM-N SM6-3 94 24 6,250 在庫 在庫〇 追加
119988 SM15S-3 SM15-1 SM-Jx3 SM-N SM6-3 94 27 6,250 在庫 在庫〇 追加
119989 SM10S-8 SM10-1 SM-Jx8 SM-N SM6-3 179 25 10,500 在庫 在庫〇 追加
119990 SM12S-8 SM12-1 SM-Jx8 SM-N SM6-3 179 28 10,500 在庫 在庫〇 追加
119991 SM14S-8 SM14-1 SM-Jx8 SM-N SM6-3 179 34 10,500 在庫 在庫〇 追加
119992 SM15S-8 SM15-1 SM-Jx8 SM-N SM6-3 179 37 10,500 在庫 在庫〇 追加

寸法図・サイズ表

選択 オーダー
A
111414 SM10S 60
111415 SM12S 60
111416 SM14S 60
111417 SM15S 60
119985 SM10S-3 94
119986 SM12S-3 94
119987 SM14S-3 94
119988 SM15S-3 94
119989 SM10S-8 179
119990 SM12S-8 179
119991 SM14S-8 179
119992 SM15S-8 179

仕様/価格(ベースネジ型セット)

オーダー
ベース ジョイント ノズル スプレーチップ 全長 質量g 価格 在庫設定 在庫情報 製品BOX
111418 SM1BS SM1B-1 SM-J SM-N SM6-1 60 7 4,270 在庫 在庫〇 追加
111419 SM2BS SM2B-1 SM-J SM-N SM6-2 60 7 4,270 在庫 在庫〇 追加
111420 SM3BS SM3B-1 SM-J SM-N SM6-3 60 7 4,270 在庫 在庫〇 追加
119993 SM1BS-3 SM1B-1 SM-Jx3 SM-N SM6-3 94 11 6,250 在庫 在庫〇 追加
119994 SM2BS-3 SM2B-1 SM-Jx3 SM-N SM6-3 94 11 6,250 在庫 在庫〇 追加
119995 SM3BS-3 SM3B-1 SM-Jx3 SM-N SM6-3 94 11 6,250 在庫 在庫〇 追加
119996 SM1BS-8 SM1B-1 SM-Jx8 SM-N SM6-3 179 21 10,500 在庫 在庫〇 追加
119997 SM2BS-8 SM2B-1 SM-Jx8 SM-N SM6-3 179 21 10,500 在庫 在庫〇 追加
119998 SM3BS-8 SM3B-1 SM-Jx8 SM-N SM6-3 179 21 10,500 在庫 在庫〇 追加

寸法図・サイズ表

選択 オーダー
A
111418 SM1BS 60
111419 SM2BS 60
111420 SM3BS 60
119993 SM1BS-3 94
119994 SM2BS-3 94
119995 SM3BS-3 94
119996 SM1BS-8 179
119997 SM2BS-8 179
119998 SM3BS-8 179

仕様/価格(ベースボール型 液ダレ防止セット)

オーダー
ベース リバーシング
リンク
ノズル 液ダレ防止型 全長 質量g 価格 在庫設定 在庫情報 製品BOX
118268 SM10SC SM10-1 SM-R SM-N1 PM3D-1S1C2 87 38 14,100 在庫 在庫△ 追加
118269 SM12SC SM12-1 SM-R SM-N1 PM3D-1S1C2 87 41 14,100 在庫 在庫△ 追加
118270 SM14SC SM14-1 SM-R SM-N1 PM3D-1S1C2 87 47 14,100 在庫 在庫△ 追加
118271 SM15SC SM15-1 SM-R SM-N1 PM3D-1S1C2 87 50 14,100 在庫 在庫△ 追加

寸法図・サイズ表

選択 オーダー
A
118268 SM10SC 87
118269 SM12SC 87
118270 SM14SC 87
118271 SM15SC 87

仕様/価格(ベースネジ型 液ダレ防止セット)

オーダー
ベース リバーシング
リンク
ノズル 液ダレ防止型 全長 質量g 価格 在庫設定 在庫情報 製品BOX
118272 SM1BSC SM1B-1 SM-R SM-N1 PM3D-1S1C2 87 34 14,100 在庫 在庫△ 追加
118273 SM2BSC SM2B-1 SM-R SM-N1 PM3D-1S1C2 87 34 14,100 在庫 在庫△ 追加
118274 SM3BSC SM3B-1 SM-R SM-N1 PM3D-1S1C2 87 34 14,100 在庫 在庫△ 追加

寸法図・サイズ表

選択 オーダー
A
118272 SM1BSC 87
118273 SM2BSC 87
118274 SM3BSC 87

材質・熱処理・表面処理

名称 材質
インサートノズルSM型セット ベースボール型:真鍮
ベースネジ型・ジョイント・ノズル:アセタール
スプレーチップ:アルミニウム

特長

■角度保持力が高く、クーラント噴射の位置が保持できます。
■調整角度が大きく、最適な位置にクーラント液を噴射できます。
■ノズル先端がアルミの為、熱による劣化がありません。
■長ニップルやソケットと組み合わせてご使用ください。

最大圧力:0.7MPa
耐熱温度:43℃
取付方法:ネジ込み(ベースネジ型)、皿ネジ(ベースボール型)

使用例
