インサートノズル SB型
E-9991SB
仕様/価格
オーダーNo. | No. | 取付穴 H9 |
質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
---|---|---|---|---|---|---|---|---|---|
DXF | STEP | ||||||||
125507 | SB06-1 | 6 | 0.7 | 2,990 | 廃番 | 在庫〇 | 追加 |
![]() |
![]() |
975276 | SB08-1 | 8 | 1 | 2,990 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
970096 | SB10-1 | 10 | 1.5 | 2,990 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
970097 | SB12-1 | 12 | 3 | 3,100 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
970098 | SB14-1 | 14 | 5 | 3,430 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
970099 | SB15-1 | 15 | 5 | 3,430 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
123199 | SB16-1 | 16 | 10 | 3,910 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |

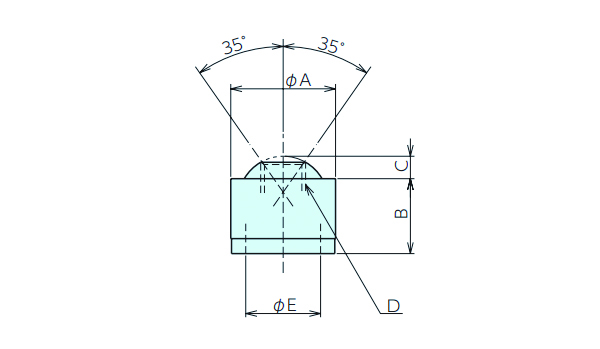

寸法図・サイズ表
選択 | オーダーNo. | No. | A | B | C | D(並目) | E |
---|---|---|---|---|---|---|---|
125507 | SB06-1 | 6 | 4.5 | 1.3 | φ2.5 | 4 | |
975276 | SB08-1 | 8 | 6 | 1.5 | M3.5 | 4.2 | |
970096 | SB10-1 | 10 | 7 | 2 | M4 | 6.4 | |
970097 | SB12-1 | 12 | 8 | 2.5 | M5 | 7.9 | |
970098 | SB14-1 | 14 | 10 | 3 | M6 | 9.9 | |
970099 | SB15-1 | 15 | 6 | 3 | M6 | 10.5 | |
123199 | SB16-1 | 16 | 10 | 3 | M8 | 12.6 |
材質・熱処理・表面処理
名称 | 材質 |
---|---|
インサートノズル SB型 | 本体:アセタール ノズル・ボール:SUS303 |
特長
-
■機械や治具に組み込みができ、刃物や治具への干渉がありません。
■ノズル角度がスピーディーに変えられます。
最大圧力:1MPa
耐熱温度:70℃
取付方法:打ち込み
使用例

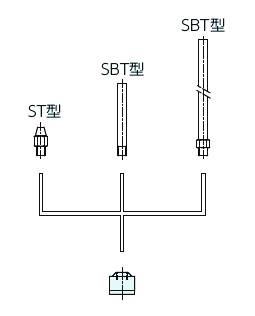

ノズルの先端がネジ式のため、スプレーチップやチューブを取り付けることができます。
■適合機種
取付方法
ボール部に負荷が掛からない筒状の治具で、外側のボディ部をハンマー等で垂直に挿入してください。
