インサートノズル用スプレーチップ

E-9991ST

仕様/価格

オーダー
No.
No. 取付
ネジ径
全長 ノズル
内径
質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
990263 ST3.5-1 M3.5 10.7 φ1.6 10 2,200 在庫 在庫〇 追加 DL DL
990264 ST3.5-2 M3.5 10.7 φ2.2 10 2,200 在庫 在庫〇 追加 DL DL
990265 ST4-1 M4 13.7 φ1.6 10 2,200 在庫 在庫〇 追加 DL DL
990266 ST4-2 M4 13.7 φ2.2 12 2,200 在庫 在庫〇 追加 DL DL
990267 ST5-1 M5 16 φ1.4 12 2,300 在庫 在庫〇 追加 DL DL
990268 ST5-2 M5 16 φ2.2 12 2,300 在庫 在庫〇 追加 DL DL
990269 ST5-3 M5 16 φ3 12 2,300 在庫 在庫〇 追加 DL DL
990270 ST6-1 M6 16 φ1.6 12 2,400 在庫 在庫〇 追加 DL DL
990271 ST6-2 M6 16 φ2.2 12 2,400 在庫 在庫〇 追加 DL DL
990272 ST6-3 M6 16 φ3 12 2,400 在庫 在庫〇 追加 DL DL
990273 ST6-4 M6 16 φ3.8 12 2,400 在庫 在庫〇 追加 DL DL
123183 ST8-1 M8 20.3 φ1.6 10 2,190 在庫 在庫〇 追加 DL DL
123184 ST8-2 M8 20.3 φ2.2 10 2,190 在庫 在庫〇 追加 DL DL
123185 ST8-3 M8 20.3 φ3 10 2,190 在庫 在庫〇 追加 DL DL
123186 ST8-4 M8 20.3 φ4.1 7.5 2,190 在庫 在庫〇 追加 DL DL
123187 ST8-5 M8 20.3 φ5.6 5 2,190 在庫 在庫〇 追加 DL DL
123192 STS3.5-1 M3.5 8.1 φ1.6 2.5 3,160 在庫 在庫〇 追加 DL DL
123193 STS4-1 M4 9.1 φ1.6 2.5 3,160 在庫 在庫△ 追加 DL DL
123194 STS5-1 M5 10.7 φ2.2 2.5 3,160 在庫 在庫〇 追加 DL DL
123195 STS6-1 M6 10.7 φ2.2 3 3,160 在庫 在庫△ 追加 DL DL
123196 STS6-2 M6 10.7 φ3 5 3,160 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

選択 オーダー
No.
No. A B C D
990263 ST3.5-1 M3.5 10.7 4.8 1.6
990264 ST3.5-2 M3.5 10.7 4.8 2.2
990265 ST4-1 M4 13.7 4.8 1.6
990266 ST4-2 M4 13.7 4.8 2.2
990267 ST5-1 M5 16 6.4 1.4
990268 ST5-2 M5 16 6.4 2.2
990269 ST5-3 M5 16 6.4 3
990270 ST6-1 M6 16 6.4 1.6
990271 ST6-2 M6 16 6.4 2.2
990272 ST6-3 M6 16 6.4 3
990273 ST6-4 M6 16 6.4 3.8
123183 ST8-1 M8 20.3 9.5 1.6
123184 ST8-2 M8 20.3 9.5 2.2
123185 ST8-3 M8 20.3 9.5 3
123186 ST8-4 M8 20.3 9.5 4.1
123187 ST8-5 M8 20.3 9.5 5.6
123192 STS3.5-1 M3.5 8.1 4.8 1.6
123193 STS4-1 M4 9.1 4.8 1.6
123194 STS5-1 M5 10.7 6.4 2.2
123195 STS6-1 M6 10.7 6.4 2.2
123196 STS6-2 M6 10.7 6.4 3

材質・熱処理・表面処理

名称 材質
インサートノズル用スプレーチップ 真鍮

特長

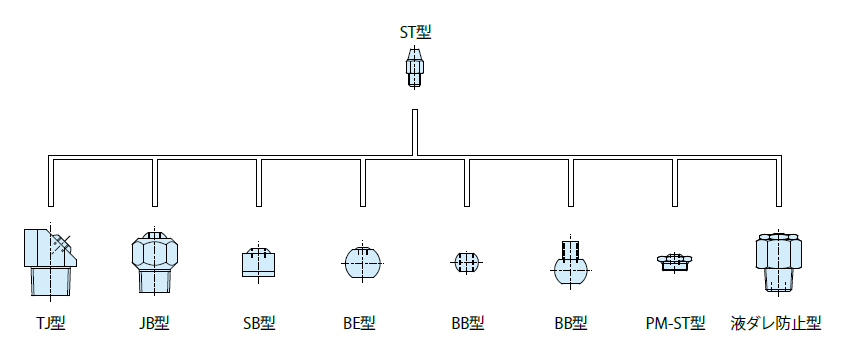

■ノズル先端がネジ式のTJ型・JB型・SB型・BE型・BB型・PM-ST型・液ダレ防止型に取り付けることができます。

[最大圧力]3MPa
[耐熱温度]150℃

使用例

■適合機種
