RoHS対応

インサートノズル 角度調整バー

E-9991PM

仕様/価格

オーダーNo. No. 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
972939 PM-T 13 1,450 在庫 在庫〇 追加 DL DL
157796 PMA08310 6.2 1,450 × 在庫〇 追加 DL DL
157797 PMA08315 3.1 1,450 × 在庫〇 追加 DL DL
157798 PMA08320 6.3 1,450 × 在庫〇 追加 DL DL
157799 PMA08325 11.5 1,450 × 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F
972939 PM-T 76 12.7 4.8 φ5.1 φ4.1 φ3.1
157796 PMA08310 38.1 6.3 3.1 φ2.4 - -
157797 PMA08315 63.5 φ2.8 - - - -
157798 PMA08320 63.5 φ4 - - - -
157799 PMA08325 63.5 φ5.4 - - - -

材質・熱処理・表面処理

名称 材質 表面処理
インサートノズル 角度調整バー PM-T:アルミニウム
PMA08310:真鍮
PMA08315,PMA08320,PMA08325:スチール
PM-T:アルマイト処理

特長

■手動での調整が困難な短いノズルの角度を容易に調整できます。


適応機種は「使用例・使用説明」に適応機種表をご確認ください。

使用方法

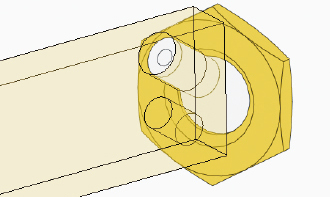

ノズル長さが1 mm以上の場合
穴の開いた角度調整工具で操作します。
「ノズル外径」に合った「差込内径」の調整工具をご使用ください。



ノズルに長さが0mm の場合
棒状の角度調整工具を差込操作します。
「ノズル内径」に合った「差込外径」の調整工具をご使用ください。

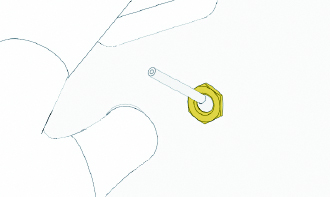

ノズルに30mm 以上の場合
手動にて操作が可能です。



短い延長ノズルは調整バーで簡単に操作できます。 長い延長ノズルは手で簡単に操作できます。



適合表

インサートノズル PM型
インサートノズル PM-ST型
インサートノズル PM-液ダレ防止型
洗浄ノズルツール
インサートノズル TJ型

インサートノズル JB型
