RoHS対応

インサートノズル　SM型

E-9991SM

  • 9991sm.jpg

  • 9991sm.jpg

仕様/価格（ベース）

タイプ オーダー№ № 取付
ボール径
ネジ径		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
ボール型 111421 SM10-1 φ10 6 2,330 在庫 在庫△ 追加 DL DL
ボール型 111422 SM12-1 φ12 9 2,330 在庫 在庫〇 追加 DL DL
ボール型 111423 SM14-1 φ14 15 2,330 在庫 在庫〇 追加 DL DL
ボール型 111424 SM15-1 φ15 18 2,330 在庫 在庫〇 追加 DL DL
ネジ型 111425 SM1B-1 R1/8 2 2,330 在庫 在庫〇 追加 DL DL
ネジ型 111426 SM2B-1 R1/4 2 2,330 在庫 在庫〇 追加 DL DL
ネジ型 111427 SM3B-1 M10x1.5 2 2,330 在庫 在庫〇 追加 DL DL

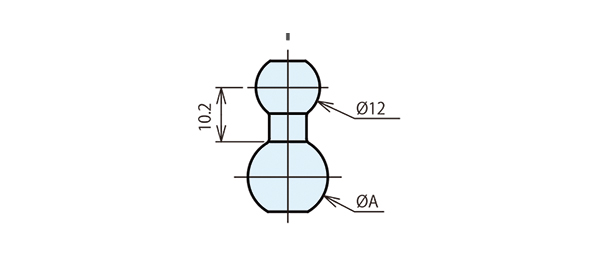

寸法図・サイズ表

寸法図・サイズ表

選択 オーダー№ № № A
111421 SM10-1 SM10-1 10
111422 SM12-1 SM12-1 12
111423 SM14-1 SM14-1 14
111424 SM15-1 SM15-1 15
111425 SM1B-1 SM1B-1 R1/8
111426 SM2B-1 SM2B-1 R1/4
111427 SM3B-1 SM3B-1 M10

仕様/価格（ジョイント）

オーダー
№		 № 延長長さ 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
111428 SM-J 15.2 2 1,470 在庫 在庫〇 追加 DL DL

仕様/価格（Y型コネクタ）

オーダー
№		 № 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
157510 SM02920 20 6,350 × お問合わせ 追加 DL DL

仕様/価格（リバーシングリンク）

オーダー
№		 № 延長長さ 重量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
118266 SM-R 16.5 2 2,490 在庫 在庫〇 追加 DL DL

仕様/価格（ノズル）

オーダー
№		 № ノズル長さ 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
111429 SM-N 12.7 2 1,490 在庫 在庫〇 追加 DL DL
118267 SM-N1 18.6 2 2,240 在庫 在庫〇 追加 DL DL

仕様/価格（アダプタ）

オーダー
№		 № 使用可能ノズル 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
157508 SM02640 ロックライン製 2 2,230 × 在庫〇 追加 DL DL
157509 SM02660 スナップロック製 2 2,230 × お問合わせ 追加 DL DL

仕様/価格（スプレーチップ）

オーダー
№		 № 色 全長 ノズル内径 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
111430 SM6-1 赤色 15 φ1.6 1 1,360 在庫 在庫〇 追加 DL DL
111431 SM6-2 青色 15 φ2.2 1 1,360 在庫 在庫〇 追加 DL DL
111432 SM6-3 金色 15 φ3 1 1,360 在庫 在庫〇 追加 DL DL
111433 SM6-4 銀色 15 φ4.1 1 1,360 在庫 在庫〇 追加 DL DL

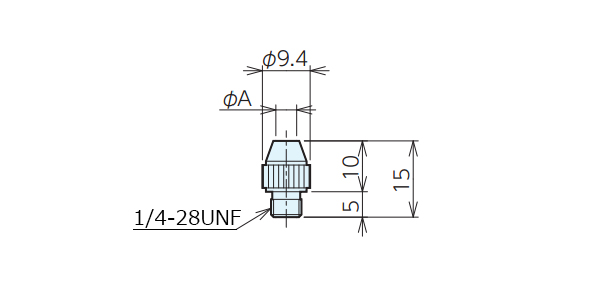

寸法図・サイズ表

寸法図・サイズ表

選択 オーダー
№		 № A
111430 SM6-1 1.6
111431 SM6-2 2.2
111432 SM6-3 3
111433 SM6-4 4.1

材質・熱処理・表面処理

名称 材質
インサートノズル　SM型 ベース(ボール型):真鍮
ベース(ネジ型)・ジョイント・ノズル・アダプタ・Y型コネクタ:アセタール
スプレーチップ:アルミニウム

特長

■角度保持力が高く、クーラント噴射の位置が保持できます。
■各球体ごとに35度ずつ回転するため、最適な位置に切削液を噴射できます。
■スプレーチップはアルミのため、熱による劣化がありません。
■アダプタは対応表のノズルと組み合わせてご使用ください。
■長ニップルやソケットと組み合わせてご使用ください。

最大圧力：0.7MPa
耐熱温度：43℃
取付方法：ネジ込み、皿ネジ

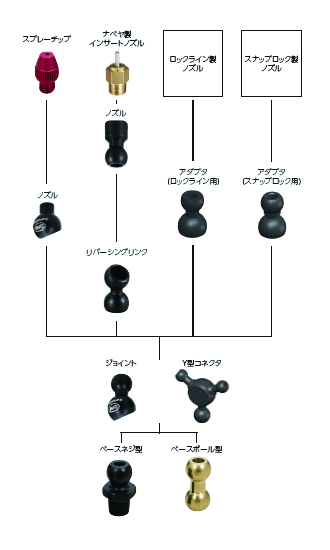

構成図

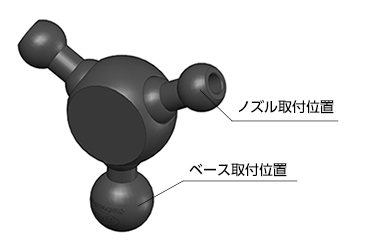

■Y型コネクタ

取付方法

■取付参考図



■取付穴推奨寸法





№ A H9 B C D
SM10-1 10 +0.036/0 5.2 9 13
SM12-1 12 +0.043/0 6.3 10 13
SM14-1 14 +0.043/0 7 11 13
SM15-1 15 +0.043/0 7.5 11.5 13



■組立方法



■通常組立ての場合

ベース、ジョイント、Y型コネクタ、リバーシリンク、アダプタは専用プライヤーを用いて組立てを行ってください。



■アダプタへノズルを装着する場合

1.アダプタのオス側を、上にして平らな場所に置き

ます。

2.ロックラインノズルまたはスナップロックノズル

をアダプタの上に置きます。

 3.カチッと音がするまでしっかりと押し付けます。



■アダプタとノズルを分解する方法
