RoHS対応

インサートノズル BB型

E-9991BB

仕様/価格

オーダー
タイプ 取付穴
H9
ノズル 質量g 価格 在庫設定 在庫情報 製品BOX CAD
長さ 内径 DXF STEP
108266 BB101-1 BB-1 φ10 - φ2.8 5 2,010 在庫 在庫△ 追加 DL DL
108268 BB102-1 BB-1 φ10 - φ4.1 5 2,550 在庫 在庫△ 追加 DL DL
108269 BB103-1 BB-1 φ10 - M6 5 2,180 在庫 在庫〇 追加 DL DL
108270 BB111-1 BB-1 φ11 - φ2.8 7.5 2,580 在庫 在庫〇 追加 DL DL
108273 BB112-1 BB-1 φ11 - φ4.1 7.5 2,690 在庫 在庫〇 追加 DL DL
108274 BB121-1 BB-1 φ12 - φ4.1 7.5 2,690 在庫 在庫〇 追加 DL DL
108277 BB122-1 BB-1 φ12 - φ5.6 7.5 2,770 在庫 在庫〇 追加 DL DL
108278 BB141-1 BB-1 φ14 - φ4.1 12.5 2,770 廃番 在庫△ 追加 DL DL
108281 BB142-1 BB-1 φ14 - φ5.6 12.5 2,770 在庫 在庫〇 追加 DL DL
108282 BB151-1 BB-1 φ15 - φ4.1 15 2,870 在庫 在庫〇 追加 DL DL
108285 BB152-1 BB-1 φ15 - φ5.6 15 2,870 在庫 在庫〇 追加 DL DL
123212 BB181-1 BB-1 φ18 - φ4.1 26 3,220 在庫 在庫〇 追加 DL DL
123213 BB182-1 BB-1 φ18 - φ5.6 25 3,220 在庫 在庫〇 追加 DL DL
123214 BB221-1 BB-1 φ22 - φ4.1 48 3,370 在庫 在庫〇 追加 DL DL
123215 BB222-1 BB-1 φ22 - φ5.6 46 3,370 在庫 在庫〇 追加 DL DL
108271 BB111-2 BB-2 φ11 6.1 M5 7.5 2,810 在庫 在庫〇 追加 DL DL
108275 BB121-2 BB-2 φ12 6.1 M5 10 2,810 在庫 在庫〇 追加 DL DL
108279 BB141-2 BB-2 φ14 7.9 M6 15 3,070 在庫 在庫〇 追加 DL DL
108283 BB151-2 BB-2 φ15 7.9 M6 17.5 3,440 在庫 在庫〇 追加 DL DL
123216 BB181-2 BB-2 φ18 7.9 M6 28 3,490 在庫 在庫〇 追加 DL DL
123217 BB221-2 BB-2 φ22 7.9 M6 50 3,660 在庫 在庫△ 追加 DL DL
108267 BB101-3 BB-3 φ10 6.4 φ2.8 7.5 3,510 在庫 在庫〇 追加 DL DL
108272 BB111-3 BB-3 φ11 9.1 φ4.1 10 3,510 在庫 お問合わせ 追加 DL DL
108276 BB121-3 BB-3 φ12 9.1 φ4.1 12.5 3,510 在庫 在庫〇 追加 DL DL
108280 BB141-3 BB-3 φ14 9.1 φ4.1 15 3,760 在庫 在庫〇 追加 DL DL
108284 BB151-3 BB-3 φ15 9.1 φ4.1 20 3,840 在庫 在庫〇 追加 DL DL
123218 BB181-3 BB-3 φ18 9.1 φ4.1 29 4,160 在庫 在庫〇 追加 DL DL
123219 BB221-3 BB-3 φ22 9.1 φ4.1 50 4,360 在庫 在庫〇 追加 DL DL

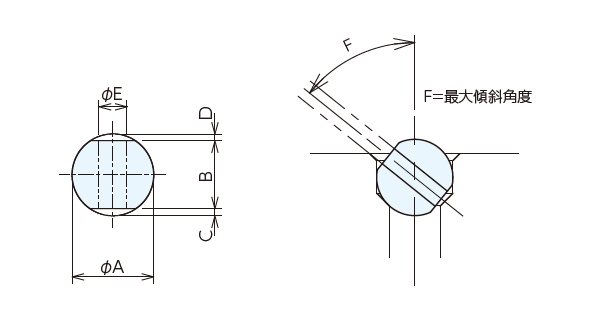

寸法図・サイズ表

選択 オーダー
A B C D D2 E F
108266 BB101-1 10 8.6 0.7 0.7 - φ2.8 50°
108268 BB102-1 10 8.4 0.8 0.8 - φ4.1 44°
108269 BB103-1 10 8 1 1 - M6 38°
108270 BB111-1 11 9.8 0.6 0.6 - φ2.8 51°
108273 BB112-1 11 9.5 0.8 0.8 - φ4.1 46°
108274 BB121-1 12 10 1 1 - φ4.1 46°
108277 BB122-1 12 9.8 1.1 1.1 - φ5.6 39°
108278 BB141-1 14 12 1 1 - φ4.1 49°
108281 BB142-1 14 12 1 1 - φ5.6 44°
108282 BB151-1 15 13 1 1 - φ4.1 50°
108285 BB152-1 15 13 1 1 - φ5.6 45°
123212 BB181-1 18 15.8 1.1 1.1 - φ4.1 51°
123213 BB182-1 18 15.8 1.1 1.1 - φ5.6 47°
123214 BB221-1 22 19.4 1.3 1.3 - φ4.1 53°
123215 BB222-1 22 19.4 1.3 1.3 - φ5.6 49°
108271 BB111-2 11 7.8 0.9 6.1 6.1 M5 30°
108275 BB121-2 12 9.1 0.9 6.1 6.1 M5 32°
108279 BB141-2 14 10.7 1.1 7.9 7.9 M6 34°
108283 BB151-2 15 12 1 7.9 7.9 M6 36°
123216 BB181-2 18 14.9 1.1 7.9 7.9 M6 40°
123217 BB221-2 22 19.1 1.3 7.9 7.9 M6 44°
108267 BB101-3 10 8.5 0.7 6.4 6.4 φ2.8 37°
108272 BB111-3 11 9.9 1.1 9.1 9.1 φ4.1 32°
108276 BB121-3 12 10 1 9.1 9.1 φ4.1 33°
108280 BB141-3 14 12 1 9.1 9.1 φ4.1 37°
108284 BB151-3 15 12.9 1 9.1 9.1 φ4.1 38°
123218 BB181-3 18 16.2 1.1 9.1 9.1 φ4.1 41°
123219 BB221-3 22 19.2 1.2 9.1 9.1 φ4.1 42°

材質・熱処理・表面処理

名称 材質
インサートノズル BB型 真鍮

特長

■シンプル&コンパクト設計で、取付が容易です。
■機械や治具に組み込みができ、刃物や治具への干渉がありません。

最大圧力:3Mpa
耐熱温度:150℃
取付方法:皿ネジ

使用例

取付方法

取付穴推奨寸法





A B C D
BB101-1

10 +0.036

 0

5.2 9 13
BB103-1

10 +0.036

 0

5.2 9 13
BB102-1

10 +0.036

 0

5.2 9 13
BB111-1

11 +0.043

 0

5.7 9.5 13
BB112-1

11 +0.043

 0

5.7 9.5 13
BB112-1

11 +0.043

 0

5.7 9.5 13
BB121-1

12 +0.043

 0

6.3 10 13
BB122-1

12 +0.043

 0

6.3 10 13
BB141-1

14 +0.043

 0

7 11

13

BB142-1

14 +0.043

 0

7 11

13

BB151-1

15 +0.043

 0

7.5 11.5 13
BB152-1

15 +0.043

 0

7.5 11.5

13

BB181-1

18 +0.043

 0

9 13 13
BB182-1

18 +0.043

 0

9 13 13
BB221-1

22 +0.052

 0

11 15 13
BB222-1

22 +0.052

 0

11 15 13
BB111-2

11 +0.043

 0

5.7 9.5 13
BB121-2

12 +0.043

 0

6.3 10 13
BB141-2

14 +0.043

 0

7 11 13
BB151-2

15 +0.043

 0

7.5 11.5 13
BB181-2

18 +0.043

0

9 13 13
BB221-2

22 +0.052

 0

11 15 13
BB101-3

10 +0.043

 0

5.2 9 13
BB111-3

11 +0.043

 0

5.7 9.5 13
BB121-3

12 +0.043

 0

6.3 10 13
BB141-3

14 +0.043

 0

7 11 13
BB151-3

15 +0.043

 0

7.5 11.5 13
BB181-3

18 +0.043

 0

9 13 13
BB221-3

22 +0.052

 0

11 15 13
