インサートノズル　TJ型

E-9991TJ

  • インサートノズル　TJ型 PIC1

  • インサートノズル　TJ型 PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. 取付
ネジ径		 ノズル
長さ		 ノズル
内径		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
111435 TJ4B-1 R1/16 6.4 φ2.2 3.2 4,390 在庫 在庫〇 追加 DL DL
111436 TJ4B-2 R1/16 12.7 φ2.2 3.8 4,680 在庫 在庫〇 追加 DL DL
111437 TJ4B-3 R1/16 31.8 φ2.2 5.6 4,960 在庫 在庫〇 追加 DL DL
111438 TJ4B-4 R1/16 - M4 3 4,710 在庫 在庫〇 追加 DL DL
970072 TJ1B-1 R1/8 - φ2.8 5.5 3,220 在庫 お問合わせ 追加 DL DL
970073 TJ1B-2 R1/8 6.4 φ2.8 6 4,180 在庫 在庫〇 追加 DL DL
970074 TJ1B-3 R1/8 12.7 φ2.8 7 4,450 在庫 在庫〇 追加 DL DL
970075 TJ1B-4 R1/8 31.8 φ2.8 7.5 4,720 在庫 在庫〇 追加 DL DL
990249 TJ1B-5 R1/8 - M5 5.5 4,690 在庫 在庫〇 追加 DL DL
970076 TJ2B-1 R1/4 - φ2.8 7 3,670 在庫 在庫〇 追加 DL DL
970077 TJ2B-2 R1/4 6.4 φ2.8 7.5 4,660 在庫 在庫〇 追加 DL DL
970078 TJ2B-3 R1/4 12.7 φ2.8 8 4,930 在庫 在庫〇 追加 DL DL
970079 TJ2B-4 R1/4 31.8 φ2.8 10 5,200 在庫 在庫〇 追加 DL DL
990250 TJ2B-5 R1/4 - M5 7 5,150 在庫 在庫〇 追加 DL DL
970080 TJ3B-1 R3/8 - φ5.6 10 5,600 在庫 在庫〇 追加 DL DL
970081 TJ3B-2 R3/8 12.7 φ5.6 13 5,350 在庫 在庫〇 追加 DL DL
990251 TJ3B-3 R3/8 - M6 10 5,350 在庫 在庫〇 追加 DL DL
111434 TJ3B-4 R3/8 31.8 φ5.6 13.6 5,600 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A B C D E F G H
111435 TJ4B-1 R1/16 17.5 12.7 11.2 6.4 2.2 9.6 4
111436 TJ4B-2 R1/16 17.5 12.7 11.2 12.7 2.2 9.6 4
111437 TJ4B-3 R1/16 17.5 12.7 11.2 31.8 2.2 9.6 4
111438 TJ4B-4 R1/16 17.5 12.7 11.2 - M4 9.6 4
970072 TJ1B-1 R1/8 20.8 16 12.7 - 2.8 11.2 6.4
970073 TJ1B-2 R1/8 20.8 16 12.7 6.4 2.8 11.2 6.4
970074 TJ1B-3 R1/8 20.8 16 12.7 12.7 2.8 11.2 6.4
970075 TJ1B-4 R1/8 20.8 16 12.7 31.8 2.8 11.2 6.4
990249 TJ1B-5 R1/8 20.8 16 12.7 - M5 11.2 6.4
970076 TJ2B-1 R1/4 23.9 19.1 16 - 2.8 12.7 7.9
970077 TJ2B-2 R1/4 23.9 19.1 16 6.4 2.8 12.7 7.9
970078 TJ2B-3 R1/4 23.9 19.1 16 12.7 2.8 12.7 7.9
970079 TJ2B-4 R1/4 23.9 19.1 16 31.8 2.8 12.7 7.9
990250 TJ2B-5 R1/4 23.9 19.1 16 - M5 12.7 7.9
970080 TJ3B-1 R3/8 28.7 22.4 19.1 - 5.6 16 9.4
970081 TJ3B-2 R3/8 28.7 22.4 19.1 12.7 5.6 16 9.4
990251 TJ3B-3 R3/8 28.7 22.4 19.1 - M6 16 9.4
111434 TJ3B-4 R3/8 28.7 22.4 19.1 31.8 5.6 16 9.4

材質・熱処理・表面処理

名称 材質
インサートノズル　TJ型 本体：アセタール
ノズル・ボール：SUS303

特長

■テーパー面にあるノズルは前後左右35°傾き的確に切削液をあてることができます。

最大圧力：1MPa
耐熱温度：70℃
取付方法：ネジ込み

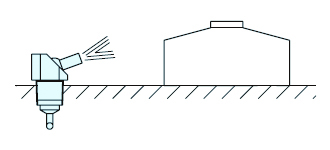

使用例

治具の基準座の清掃にも最適です。

ノズルの先端がネジ式（F寸法）はスプレーチップやチューブを取り付けることができます。
