ナットランナークランプH型

E-9916

  • ナットランナークランプH型 PIC1

  • ナットランナークランプH型 PIC1

仕様/価格表　シングル

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 全長 全巾 クランプ
ストローク		 最大操作
トルク
N･m		 締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
133459 NRCH08 65 69 3.5 16 8 0.7 99,000 在庫 お問合わせ 追加 DL DL
133460 NRCH13 68 75.5 3.5 30 13 1 105,000 在庫 お問合わせ 追加 DL DL
133461 NRCH18 75 75.5 3.5 41 18 1.2 107,000 在庫 お問合わせ 追加 DL DL
144594 NRCH08L 69 94.1 10 12 5 1.4 123,000 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J K L M N O P±0.5 Q R
133459 NRCH08 65 69 56.5-60.5 55 45 22 52 9 24 35 5.5 19 6 +0.018/0 8 13 4 7 25.8-29.8
133460 NRCH13 68 75.5 62.8-66.8 63 48 22 55 9 28 38 7 20 6 +0.018/0 8 13 4 7 28.3-32.3
133461 NRCH18 75 75.5 65.8-69.8 66 48 22 58 11 28 38 7 20 6 +0.018/0 8 13 4 7 28.3-32.3
144594 NRCH08L 69 94.1 76.5-86.5 74.5 45.5 36 55 9 20 35 6.5 20 6 +0.018/0 8 13 10 11.9 28.5-38.5

仕様/価格表　ダブル

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 全長 全巾 クランプ
ストローク		 最大操作トルク
N･m		 締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
133462 NRCHD08 65 73 7 16 5 0.6 145,000 在庫 在庫△ 追加 DL DL
133463 NRCHD13 68 74.1 7 30 8 1 147,000 在庫 在庫△ 追加 DL DL
133464 NRCHD18 75 74.1 7 48 13 1.1 153,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J K L M N O P±0.5 Q
133462 NRCHD08 65 73 52.8-60.8 45 45 22 52 9 24 35 5.5 16 6 +0.018/0 8 13 4 7
133463 NRCHD13 68 74.1 56-64 53 47 22 55 9 28 38 7.5 20 6 +0.018/0 8 13 4 7.1
133464 NRCHD18 75 74.1 63.2-71.2 58 47 22 58 11 28 38 7.5 20 6 +0.018/0 8 13 4 7.1

特長

■水平タイプのナットランナークランプです。
■ナットランナー・電動ドライバー・インパルスレンチを使用して、トルク管理・高速クランプ・自動化ができます。
■本体上部に飛び出たスピンドル上部の六角部を操作してクランプ・アンクランプを行います。
■油圧に近い作動性を持ち、配管などが不要で手軽に自動化と効率改善ができます。
■アンクランプ側は、ストロークエンドが設けてあり、緩めすぎにより部品が分解することはありません。
■シングルは、片側締めタイプ・ダブルは両側締めタイプです。

構成図

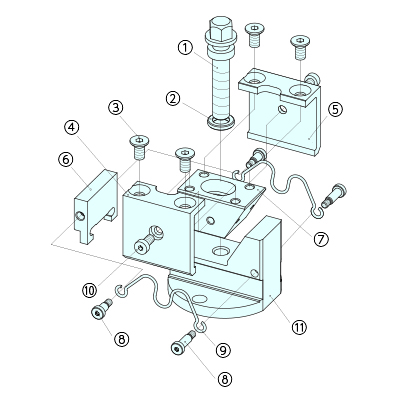

■NRCH



部品構成
① スピンドル
② 座金
③ 皿ボルト
④ ストッパーR
⑤ ストッパーL
⑥ 口金
⑦ 可動体
⑧ スタッドボルト
⑨ キャッチ用皿バネ
⑩ スタッドボルト
⑪ 本体

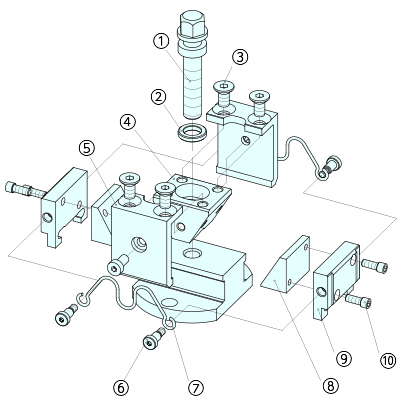

■NRCH08L





部品構成
① スピンドル
② 座金
③ カバー
④ 低頭小径ボルト
⑤ ストッパーＲ
⑥ ストッパーＬ
⑦ 口金
⑧ グリップパッド丸型
⑨ 六角穴付きボルト
⑩ スタッドボルト
⑪ キャッチ用皿バネ
⑫ キャッチ用バネ
⑬ 低頭六角穴付きボルト
⑭ 可動体
⑮ 本体

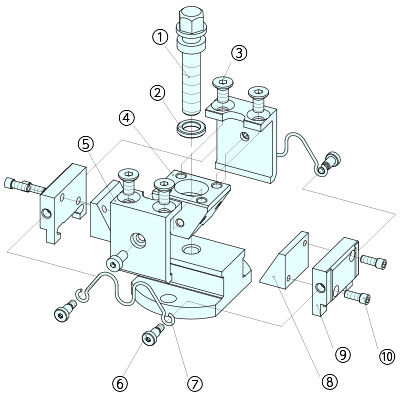

■NRCHD





部品構成
① スピンドル
② 座金
③ 皿ボルト
④ 可動体中
⑤ ストッパー
⑥ スタッドボルト
⑦ キャッチ皿バネ
⑧ 可動体外
⑨ 口金
⑩ 小径頭ボルト
⑪ 本体

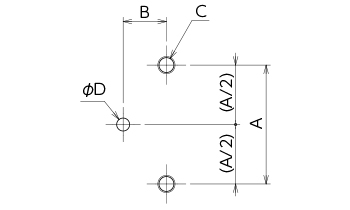

取付方法

■取付加工寸法







№ A B C D
NRCH08 52 19 M8

6 +0.018

0
NRCH13 55 20 M8

6 +0.018

0
NRCH18 58 20 M10

6 +0.018

0
NRCH08L 55 20 M8

6 +0.018

0
NRCHD08 52 16 M8

6 +0.018

0
NRCHD13 55 20 M8

6 +0.018

0
NRCHD18 58 20 M10

6 +0.018

0

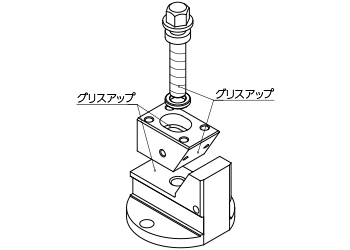

メンテナンス方法

定期的にグリスアップ・注油、各部ネジのゆるみがないか確認を行ってください。
グリスアップ・注油の目安は1万回になります。
