MCマシン補助テーブル

E-9162

  • MCマシン補助テーブル PIC1
  • MCマシン補助テーブル PIC2

  • MCマシン補助テーブル PIC1

  • MCマシン補助テーブル PIC2

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 全長 全巾 厚み T溝本数 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
926922 SBP0540 550 400 50 3 65 371,000 × 入荷予定 追加 DL DL
926923 SBP0626 600 260 50 3 44 306,000 × 在庫△ 追加 DL DL
926924 SBP0645 600 450 75 4 112 492,000 × 在庫△ 追加 DL DL
926925 SBP0830 800 300 75 3 101 451,000 × 在庫△ 追加 DL DL
926926 SBP0855 800 550 75 5 180 600,000 × 在庫△ 追加 DL DL
926927 SBP0950 900 500 75 5 185 615,000 × 在庫△ 追加 DL DL
926928 SBP0960 900 600 90 5 253 780,000 × 在庫△ 追加 DL DL
926929 SBP1060 1000 600 95 5 301 920,000 × 在庫△ 追加 DL DL
926930 SBP1260 1200 600 95 5 360 1,020,000 × お問合わせ 追加 DL DL
926931 SBP1355 1300 550 95 5 364 1,080,000 × お問合わせ 追加 DL DL
926932 SBP1570 1500 700 95 5 551 1,470,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C DH8 E F I J K L M
926922 SBP0540 550 400 50 14 75 125 12 17 12 0.02 0.05
926923 SBP0626 600 260 50 14 50 80 12 17 12 0.02 0.05
926924 SBP0645 600 450 75 18 75 100 15 17 15 0.02 0.05
926925 SBP0830 800 300 75 16 60 90 15 17 15 0.02 0.05
926926 SBP0855 800 550 75 18 75 100 15 17 15 0.02 0.05
926927 SBP0950 900 500 75 18 50 100 15 17 15 0.02 0.05
926928 SBP0960 900 600 90 18 60 120 20 22 20 0.02 0.05
926929 SBP1060 1000 600 95 18 60 120 20 22 20 0.02 0.05
926930 SBP1260 1200 600 95 18 100 100 20 22 20 0.02 0.05
926931 SBP1355 1300 550 95 18 75 100 20 22 20 0.02 0.05
926932 SBP1570 1500 700 95 18 110 120 20 22 20 0.02 0.05

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 全長 全巾 厚み T溝本数 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
926933 SBP0540T 550 400 50 3x5 59 495,000 × お問合わせ 追加 DL DL
926934 SBP0626T 600 260 50 3x5 40 403,000 × お問合わせ 追加 DL DL
926935 SBP0645T 600 450 75 4x5 100 650,000 × お問合わせ 追加 DL DL
926936 SBP0830T 800 300 75 3x5 95 605,000 × お問合わせ 追加 DL DL
926937 SBP0855T 800 550 75 5x5 165 785,000 × 在庫△ 追加 DL DL
926938 SBP0950T 900 500 75 5x5 172 820,000 × お問合わせ 追加 DL DL
926939 SBP0960T 900 600 90 5x5 237 1,010,000 × お問合わせ 追加 DL DL
926940 SBP1060T 1000 600 95 5x5 290 1,160,000 × お問合わせ 追加 DL DL
926941 SBP1260T 1200 600 95 5x5 344 1,240,000 × お問合わせ 追加 DL DL
926942 SBP1355T 1300 550 95 5x5 349 1,300,000 × お問合わせ 追加 DL DL
926943 SBP1570T 1500 700 95 5x5 532 1,730,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C DH8 E F G H I J K L M
926933 SBP0540T 550 400 50 14 75 125 75 100 12 17 12 0.02 0.05
926934 SBP0626T 600 260 50 14 50 80 50 125 12 17 12 0.02 0.05
926935 SBP0645T 600 450 75 18 75 100 50 125 17 17 15 0.02 0.05
926936 SBP0830T 800 300 75 16 60 90 100 150 16 17 15 0.02 0.05
926937 SBP0855T 800 550 75 18 75 100 100 150 17 17 15 0.02 0.05
926938 SBP0950T 900 500 75 18 50 100 100 175 17 17 15 0.02 0.05
926939 SBP0960T 900 600 90 18 60 120 100 175 20 22 20 0.02 0.05
926940 SBP1060T 1000 600 95 18 60 120 100 200 20 22 20 0.02 0.05
926941 SBP1260T 1200 600 95 18 100 100 100 250 20 22 20 0.02 0.05
926942 SBP1355T 1300 550 95 18 75 100 150 250 20 22 20 0.02 0.05
926943 SBP1570T 1500 700 95 18 110 120 150 300 20 22 20 0.02 0.05

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
MCマシン補助テーブル FC250 焼鈍(HB241以下) 塗装(黒皮部)

特長

■主軸が立形のマシニング加工のジグベースとしてご使用頂けます。
■専用ジグの構築や、ワークの嵩上げに最適です。

[SBP]
水平方向にT溝加工を施しております。
[SBP-T]

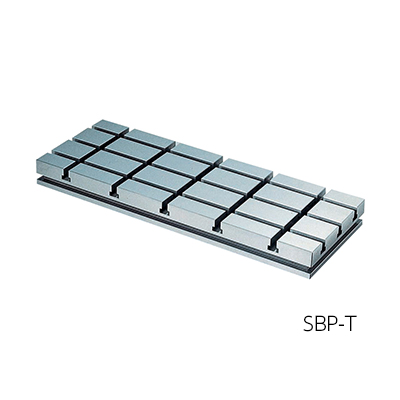

水平方向と垂直方向にT溝加工を施しております。

構成図

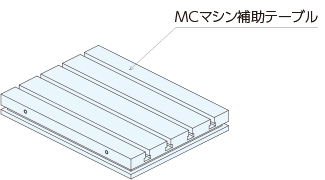

SBP

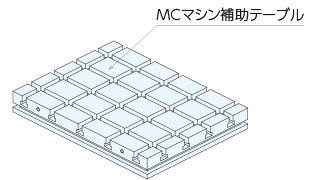

SBP-T

使用例

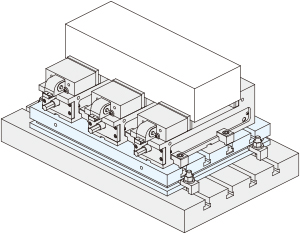

T溝にジグを取り付けることでワークをクランプできます。



使用方法

使用面は仕上げ加工が施してあるため、ジグを構築して頂き、ワークをセットしてご使用ください。

取付方法

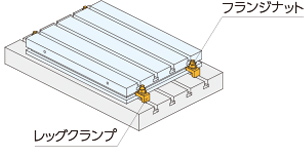

●クランプバーで取り付ける場合

機械テーブルにMCマシン補助テーブルを設置し、T溝にTスロットナットとスタッドボルトを取り付けてください。



側面の溝をレッグクランプ等で固定してください。







取り付けに必要なTスロットナット、スタッドボルト等のクランピングパーツは別売りです。

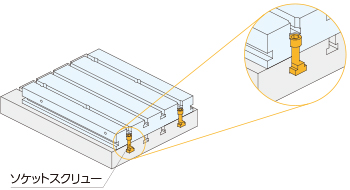

●取り付け穴を加工して取り付ける場合



弊社での取り付け穴加工をご希望される場合は、機械テーブル仕様をご連絡の上、ご依頼ください。
お客様にて加工をする際は、機械テーブルの寸法に合わせて加工してください。

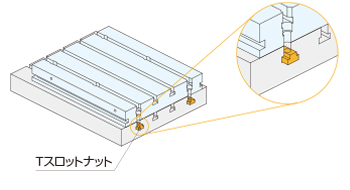

機械テーブルのT溝にTスロットナットを挿入してください。





機械テーブルにMCマシン補助テーブルを設置し、取り付けてください。





■注意事項

機械の最大積載重量、旋回径に注意した上で取り付けてください。

修理対応

当製品の修理は行っておりません。
異常がみられる場合は、交換してください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
