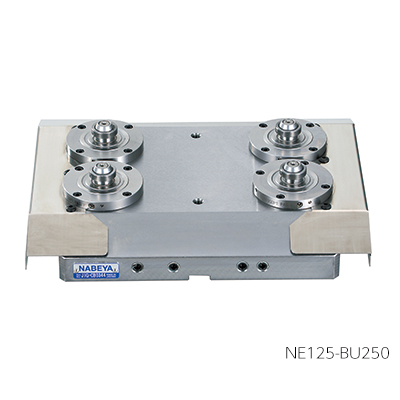

ネオグリップ(ロボット搬送対応)用ベースユニット
E-1403
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 148744 | NE75-BU200 | 200 | 47 | 68 | 35 | 26 | 80 | 125 | 125 | 11 | - | - | - | - | - | - | - | - | - | - | - | |
| 153010 | NE125-BU250 | 245 | 235 | 55 | 71 | 45 | 19 | 37.5 | 170 | 80 | 75 | 22.5 | 200 | 17.5 | 200 | φ18(M16用) | 122.5 | 117.5 | 18h6 | 27.5 | 300 |
材質・熱処理・表面処理
| 名称 | 材質 |
|---|---|
| ネオグリップ(ロボット搬送対応)用ベースユニット | 【ベース】NE75-BU200：S45C、NE125-BU250：S50C 【位置決めユニット】SUS440C 【切粉カバー】SUS304(NE125-BU250のみ) |
特長
-
■ネオグリップ（ロボット搬送対応）用の専用ベースユニットです。
■本製品とネオグリップ（ロボット搬送対応）と使用することで自動化に必要なクランプと位置決めができます。
■位置決めユニットは空圧単動式です。
（各Qロックエレメントを使用。NE75-BU200：QLA26、NE125-BU250：QLA19）
[付属品]アイボルト（NE125-BU250のみ）
※内部配管仕様やお客様の取付仕様に合わせた別作アタッチメントプレートも承ります。別途お問い合わせください。
※配管位置はお客様の取付方法や機械に合わせて仕様変更ができます。別途お問い合わせください。
使用方法
ネオグリップ(ロボット搬送対応)をロボットで搬送し、本製品で位置決め、締結を行います。
本製品にネオグリップ(ロボット搬送対応)を搭載した際の寸法は以下となります。
●搭載図

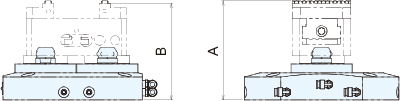

NE75-130-2B1

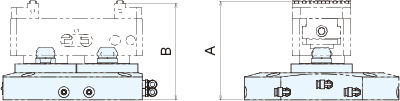

NE75-170-2B1

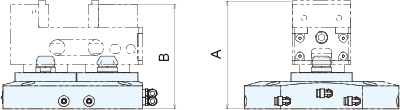

NE75-170-2BF,NE75-170-2BFG

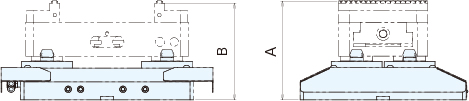

NE125-230-4B1
| No. | NE75-BU200 | NE125-BU250 | |||
|---|---|---|---|---|---|
| 搭載機種 | NE75-130-2B1 | NE75-170-2B1 | NE75-170-2BF | NE75-170-2BFG | NE125-230-4B1 |
| A | 128 | 128 | 139 | 139 | 140 |
| B | 125 | 125 | 135 | 135 | 137 |
