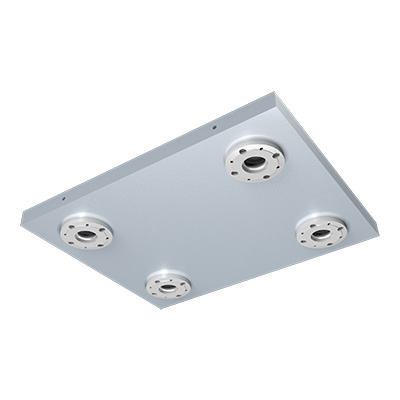

Q-ロック内蔵プレート(フラット油圧)
E-9659X
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 122194 | MCQ0540H-F | 500 | 400 | 30 | 80 | 340 | 80 | 240 | - | - | - | - | 12 | 0.02 | |
| 122195 | MCQ0640H-F | 600 | 400 | 30 | 90 | 420 | 90 | 220 | - | - | - | - | 15 | 0.02 | |
| 122196 | MCQ1060H-F | 1000 | 600 | 30 | 100 | 800 | 100 | 400 | 400 | 400 | 200 | 200 | 15 | 0.02 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| Q-ロック内蔵プレート(フラット油圧) | 【プレート】S50C 【Ｑ-ロックエレメント】SCM440 |
【Ｑ-ロックエレメント】焼入（HRC55) | 【Ｑ-ロックエレメント】無電解メッキ |
特長
-
■Q-ロック内蔵油圧テーブル専用の取付プレートです。
■基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
■ユーザー様でワークに合った穴・溝加工を施し、Qロック内蔵プレート本体の取付プレートとしてお使いください。
メンテナンス方法
ブッシュテーパー部へ定期的に（推奨1回/3ヶ月）グリス塗布を行ってください。
（推奨グリス：ENEOS社製パイロノックグリースユニバーサル_2）
