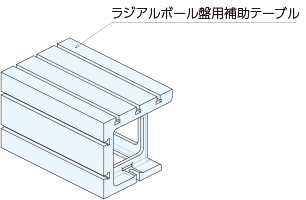

ラジアルボール盤用補助テーブル

E-9164

仕様/価格

オーダーNo. No. 全巾 全長 厚み T溝数 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
901005 RET150 450 650 400 2x3 300 520,000 × 在庫△ 追加 DL DL
901006 RET170 500 750 450 2x3 430 955,000 × お問合わせ 追加 DL DL
901007 RET200 750 750 600 3x4 670 1,140,000 × お問合わせ 追加 DL DL
901008 RET300 750 900 700 3x4 820 1,730,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N O P Q R S T
901005 RET150 450 650 400 50 20 34 23 14 100 125 100 125 150 125 25 225 48 554 0.057 0.038
901006 RET170 500 750 450 70 22 37 26 16 100 150 100 125 200 125 25 250 47.5 655 0.088 0.066
901007 RET200 750 750 600 80 24 42 29 18 150 150 150 150 150 150 25 385 47.5 655 0.071 0.049
901008 RET300 750 900 700 75 28 46 33 20 150 150 150 150 200 150 25 380 48 804 0.081 0.054

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ラジアルボール盤用補助テーブル FC250 焼鈍 塗装( 黒皮部)
