取付クランプセット
E-9275B
仕様/価格(2組1セット)
オーダーNo. | No. | 適合T溝巾 | 適合機種 | 内容 | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
レッグ クランプ |
Tスロット ナット |
スタッド ボルト |
フランジ ナット |
座金 | DXF | STEP | ||||||||
935853 | BCS14A | 14 | SBP0540 SBP0626(T) | LC12 | TNM1412 | BM01275 | FNM0012 | - | 6,400 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
935860 | BCS16F | 16 | SBP0830(T) | LC14 | TNM1614 | BM01475 | FNM0014 | - | 6,750 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
935862 | BCS18B | 18 | SBP0645 SBP0855 SBP0950(T) | LCMC161 | TNM1816 | BM16100 | FNM0016 | - | 16,800 | 廃番 | お問合わせ | 追加 |
![]() |
![]() |
935864 | BCS18D | 18 | SBP0960 SBP1060 SBP1260 SBP1355 SBP1570(T) | LC16 | TNM1816 | BM16100 | FNM0016 | - | 8,400 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
138702 | BCS18E | 18 | SBP0645 SBP0855 SBP0950(T) | LCMC161 | TNM1816 | BM16100 | FNM0016 | WFT1605 | 20,100 | 在庫 | 在庫〇 | 追加 |

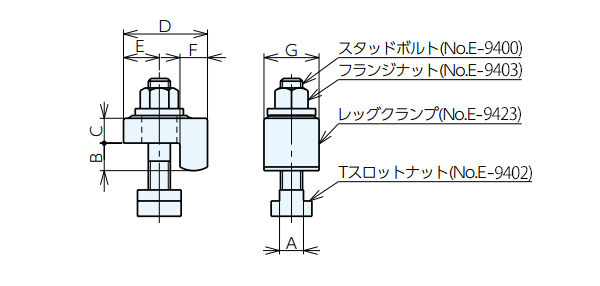

寸法図・サイズ表
選択 | オーダーNo. | No. | A | B | C | D | E | F | G |
---|---|---|---|---|---|---|---|---|---|
935853 | BCS14A | 14 | 12 | 12 | 42 | 14-22.5 | 12 | - | |
935860 | BCS16F | 16 | 16 | 16 | 54 | 18-28.5 | 16 | - | |
935862 | BCS18B | 18 | 17 | 15 | 61 | 28-36 | 15 | - | |
935864 | BCS18D | 18 | 20 | 20 | 63 | 22-30 | 20 | - | |
138702 | BCS18E | 17 | 17 | 15 | 63 | 28-36 | 15 | 32 |
材質・熱処理・表面処理
名称 | 材質 | 熱処理 | 表面処理 |
---|---|---|---|
取付クランプセット | S45C | 焼入 | 黒染め |
特長
-
■MCマシン補助テーブル用の取付クランプセットです。
■MCマシン補助テーブルの取付けには、最低2セット(4組)お使いください。
