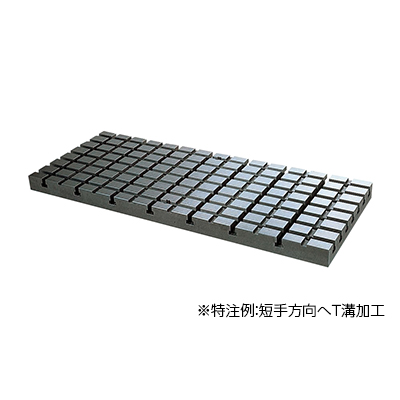

MCサブテーブル(T溝タイプ)
E-9162MC
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダーNo. | No. | 全長 | 全巾 | 厚み | T溝本数 | 仕上 | クランプ穴 | 質量kg | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||||
| 900395 | MCSP146 | 1400 | 680 | 95 | 5 | 研削 | ユーザー仕様 | 545 | 1,310,000 | × | お問合わせ | 追加 |
|
|
| 900396 | MCSP157 | 1500 | 700 | 95 | 5 | 研削 | ユーザー仕様 | 600 | 1,490,000 | × | お問合わせ | 追加 |
|
|
| 900651 | MCSP690 | 1600 | 900 | 95 | 5 | 機械 | ユーザー仕様 | 810 | 1,840,000 | × | お問合わせ | 追加 |
|
|
| 900397 | MCSP1630 | 3000 | 1500 | 250 | ユーザー仕様 | 機械 | ユーザー仕様 | - | 都度見積 | × | お問合わせ | 追加 | ||
| 903810 | MCSP2080 | 2000 | 800 | 100 | 7 | 機械 | ユーザー仕様 | 882 | 2,200,000 | × | お問合わせ | 追加 |
|
|
| 900398 | MCSP2550 | 5000 | 2500 | 250 | ユーザー仕様 | 機械 | ユーザー仕様 | - | 都度見積 | × | お問合わせ | 追加 | ||
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | DH8 | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 900395 | MCSP146 | 1400 | 680 | 95 | 18 | 120 | 110 | 0.02 | 0.05 | 0.03 | |
| 900396 | MCSP157 | 1500 | 700 | 95 | 18 | 100 | 125 | 0.02 | 0.05 | 0.03 | |
| 900651 | MCSP690 | 1600 | 900 | 95 | 20 | 150 | 150 | 0.08 | 0.08 | 0.05 | |
| 900397 | MCSP1630 | 3000 | 1500 | 250 | ユーザー仕様 | - | - | 0.14 | 0.15 | 0.1 | |
| 903810 | MCSP2080 | 2000 | 800 | 100 | 18 | 100 | 100 | 0.1 | 0.07 | 0.05 | |
| 900398 | MCSP2550 | 5000 | 2500 | 250 | ユーザー仕様 | - | - | 0.23 | 0.15 | 0.1 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| MCサブテーブル(T溝タイプ) | FC250 | 焼鈍(HB241以下) | 塗装(黒皮部) |
特長
-
■主軸が立形のマシニング加工のジグベースとしてご使用頂けます。
■専用ジグの構築や、ワークの嵩上げに最適です。
※取り付け穴加工は弊社にて施します。
機械テーブルや取り付け穴の仕様を確認の上、ご依頼ください。

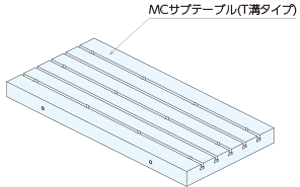

構成図
使用例
T溝にジグを取り付けることでワークをクランプできます。
使用方法
使用面は仕上げ加工が施してあるため、ジグを構築して頂き、ワークをセットしてご使用ください。
取付方法

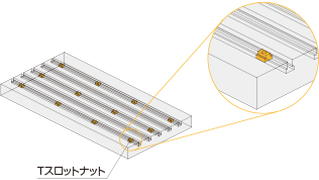

機械テーブルのT溝にTスロットナットを挿入してください。

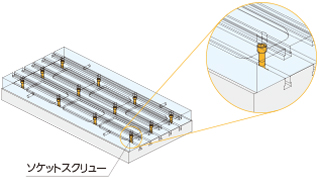

機械テーブルにMCサブテーブルを設置し、ソケットスクリューで取り付けてください。
取り付けに必要なTスロットナット、ソケットスクリュー等のクランピングパーツは別売りです。
■注意事項
機械の最大積載重量、旋回径に注意した上で取り付けてください。
修理対応
当製品の修理は行っておりません。
異常がみられる場合は、交換してください。
メンテナンス方法
使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
