• ERON

RoHS対応

Q-ロック内蔵プレート本体(エアー分割)

E-9659X

仕様/価格

オーダーNo. No. ロケートピン ダイヤピン クランプピン 子プレート数 質量 kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
122197 MCQ0540A QLA19DRP QLA19DDP QLA19DCP 2 56 1,990,000 × お問合わせ 追加 DL DL

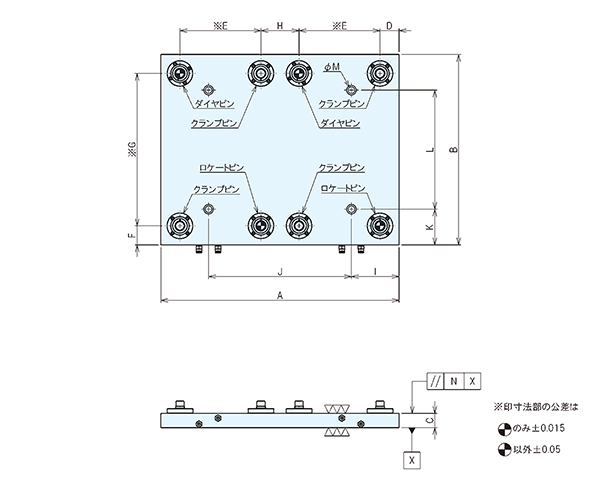

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N
122197 MCQ0540A 500 400 34 40 170 40 320 80 100 300 75 250 M12用 0.02

材質・熱処理・表面処理

名称 材質 熱処理
Q-ロック内蔵プレート本体(エアー分割) 【プレート】S50C
【Q-ロックエレメント】SCM440
【Q-ロックエレメント】焼入(HRC55)

特長

■プレート取付タイプのQ-ロック内蔵エアー式のテーブルです。
■適合ブッシュとの組み合わせによりプレートの位置決め、ロックがワンタッチです。
■繰返し位置決め精度は3μmです。
