RoHS対応

ネオグリップ(ロボット搬送対応)用ロボットハンド専用爪

E-1403

仕様/価格

オーダー
No.
No. 適合機種 ハンド型式:質量kg ロボットハンド
メーカー
質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
136873 5AUNE-75-HCZS10 NE75-130-2B1
NE75-170-2B1
NE75-170-2BF
NE75-170-2BFG
GPP5010N :0.9
PGN-plus100-1:1.1
ZiMMER(鍋屋バイテック)
SCHUNK
0.24 170,000 在庫 在庫△ 追加 DL DL
136874 5AUNE-75-HCZS13 NE75-130-2B1
NE75-170-2B1
NE75-170-2BF
NE75-170-2BFG
GPP5013N:1.5
PGN-plus125-1:1.9
ZiMMER(鍋屋バイテック)
SCHUNK
0.25 176,000 在庫 在庫△ 追加 DL DL
136875 5AUNE-75-HCZS16 NE75-130-2B1
NE75-170-2B1
NE75-170-2BF
NE75-170-2BFG
GPP5016N:2.9
PGN-plus160-1:3.4
ZiMMER(鍋屋バイテック)
SCHUNK
0.44 182,000 在庫 お問合わせ 追加 DL DL
152610 5AUNE-125-HCZS13 NE125-230-4B1 GPP5013N:1.5
PGN-plus125-1:1.4
ZiMMER(鍋屋バイテック)
SCHUNK
0.36 176,000 × お問合わせ 追加 DL DL
152611 5AUNE-125-HCZS16 NE125-230-4B1 GPP5016N:2.9
PGN-plus160-1:2.6
ZiMMER(鍋屋バイテック)
SCHUNK
0.55 182,000 × お問合わせ 追加 DL DL
136876 5AUNE-75-HCK50 NE75-130-2B1
NE75-170-2B1
NE75-170-2BF
NE75-170-2BFG
HHC-50AS:0.7 近藤製作所 0.24 170,000 在庫 在庫△ 追加 DL DL
136877 5AUNE-75-HCK63 NE75-130-2B1
NE75-170-2B1
NE75-170-2BF
NE75-170-2BFG
HHC-63AS:1.1 近藤製作所 0.27 176,000 在庫 在庫△ 追加 DL DL
136878 5AUNE-75-HCK80 NE75-130-2B1
NE75-170-2B1
NE75-170-2BF
NE75-170-2BFG
HHC-80AS:2.3 近藤製作所 0.44 182,000 在庫 在庫△ 追加 DL DL
152612 5AUNE-125-HCK50 NE125-230-4B1 HHC-50AS:0.7 近藤製作所 0.36 170,000 × お問合わせ 追加 DL DL
152613 5AUNE-125-HCK63 NE125-230-4B1 HHC-63AS:1.1 近藤製作所 0.38 176,000 × お問合わせ 追加 DL DL
138138 5AUNE-75-HCZ210 NE75-130-2B1
NE75-170-2B1
NE75-170-2BF
NE75-170-2BFG
NTS210:0.8 北川鉄工所 0.24 170,000 × 在庫△ 追加 DL DL
138139 5AUNE-75-HCZ212 NE75-130-2B1
NE75-170-2B1
NE75-170-2BF
NE75-170-2BFG
NTS212:1.3 北川鉄工所 0.26 176,000 × 在庫△ 追加 DL DL
138140 5AUNE-75-HCZ216 NE75-130-2B1
NE75-170-2B1
NE75-170-2BF
NE75-170-2BFG
NTS216:2.5 北川鉄工所 0.42 182,000 × 在庫△ 追加 DL DL
152615 5AUNE-125-HCZ216 NE125-230-4B1 NTS216:2.5 北川鉄工所 0.47 182,000 × お問合わせ 追加 DL DL

特長

■ネオグリップ(ロボット搬送対応)専用のロボットハンド爪です。
■ロボットハンドの型式に対応した専用設計なので、自社での設計、製作が不要です。
■高強度のアルミを使用し軽量かつ高剛性です

[付属品]
爪組付け用ボルト:4個(ハンド型式ごとに違います)
爪位置決め用キー:2個(一部メーカーのみ)

※当製品は、株式会社ナベヤの製品であり、ZiMMER(鍋屋バイテック)様・SCHUNK様・近藤製作所様とは関係ございません。

使用例

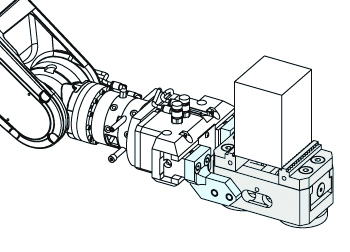

専用爪でネオグリップ(ロボット搬送対応)を掴み、搬送している一例。

使用方法

選定表

NE75-130-2B使用時の最大ワーク重量kg

ロボット
可搬重量kg
ZIMMER SCHUNK 近藤製作所 北川鉄工所
GPP5010N GPP5013N GPP5016N PGN-plus100-1 PGN-plus125-1 PGN-plus160-1 HHC-50AS HHC-63AS HHC-80AS NTS210 NTS212 NTS216
7 2.5 2 - 2.3 1.5 - 2.7 2.3 1.2 2.7 2.2 -
12 7 7 5 7 6 5 7 7 6 6 7 5
20 15 15 13 - 14 13 15 15 14 6 13 13
25 - 20 18 - 19 18 20 20 19 6 13 18


NE75-170-2B使用時の最大ワーク重量kg

ロボット
可搬重量kg
ZIMMER SCHUNK 近藤製作所 北川鉄工所
GPP5010N GPP5013N GPP5016N PGN-plus100-1 PGN-plus125-1 PGN-plus160-1 HHC-50AS HHC-63AS HHC-80AS NTS210 NTS212 NTS216
7 1.9 1.3 - 1.7 1 - 2 1.8 - 2.1 16 -
12 7 6 5 6 6 4 7 6 5 4 6 5
20 - 14 13 - 14 12 15 14 13 4 9 13
25 - - 18 - - 17 - 19 18 4 9 16


NE125-230-4B使用時の最大ワーク重量kg

ロボット
可搬重量kg
ZIMMER SCHUNK 近藤製作所 北川鉄工所
GPP5013N GPP5016N PGN-plus125-1 PGN-plus160-1 HHC-50AS HHC-63AS NTS216
35 19.5 - 20.3 - 20.3 - -
80 - 42.5 - 44.3 - 44.5 41.4


※注意事項
・搬送時の加減速度は1m/S2で計算しています。
・ロボットハンド用チェンジャー、アダプタープレートの重量は考慮していません。
・記載数値は参考値であり、ご使用の条件によっては記載数値以下となる場合がございます。あらかじめご了承下さい。実際の条件でのご確認はお客様にてお願い致します
