【廃番】小型クランプユニット

E-9774

  • 【廃番】小型クランプユニット PIC1

  • 【廃番】小型クランプユニット PIC1

仕様/価格　【スタンダードタイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. ねじの呼び
(並目)		 クランプ
距離		 最大操作
トルク
N・m		 最大
締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
950671 CUA04 M4x0.7 43030 4 1.5 0.09 11,400 廃番 お問合わせ 追加 DL DL
950672 CUA06 M6x1.0 13-24 13.5 4 0.17 12,700 廃番 お問合わせ 追加 DL DL
950673 CUA08 M8x1.25 17-32 20 4 0.31 15,600 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A B C D E F G H I J K L M(並目) N(並目) O P（並目）
950671 CUA04 40 12 43030 6 20-26 32 14 12 11 16.5 8 7 M4x0.7 M6x1.0 4 M5x0.8
950672 CUA06 50 16 13-24 9 25-33 42 19 16 13.5 23 11 13 M6x1.0 M6x1.0 5 M6x1.0
950673 CUA08 60 19 17-32 9 29-39 50 22 19 17.5 26.5 13 12 M8x1.25 M8x1.25 6.5 M6x1.0

仕様・価格　【スタンダード（ロング）タイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № ねじ呼び
（並目）		 クランプ
距離		 最大操作
トルク
N・m		 最大
締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
950674 CUB04 M4x0.7 43095 4 1.3 0.11 13,000 廃番 お問合わせ 追加 DL DL
950675 CUB06 M6x1.0 13-29 13.5 3.6 0.22 13,900 廃番 お問合わせ 追加 DL DL
950676 CUB08 M8x1.25 17-47 20 3.4 0.35 18,400 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J K L M（並目） N（並目） O P Q R ±0.02
950674 CUB04 50 12 43095 6 20-26 32 14 12 11 16.5 8 7 M4x0.7 M6x1.0 4 M5x0.8 6 8
950675 CUB06 60 16 13-29 9 25-33 42 19 16 13.5 23 11 13 M6x1.0 M6x1.0 5 M6x1.0 8 10
950676 CUB08 80 19 17-47 9 29-39 50 22 19 17.5 26.5 13 12 M8x1.25 M8x1.25 6.5 M6x1.0 10 10

仕様・価格　【ワイドタイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № ねじ呼び
（並目）		 クランプ
距離		 最大操作
トルク
N・m		 最大
締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
950677 CUA04W M4x0.7 43030 4 1.5 0.1 12,500 廃番 お問合わせ 追加 DL DL
950678 CUA06W M6x1.0 13-24 13.5 4 0.19 14,000 廃番 お問合わせ 追加 DL DL
950679 CUA08W M8x1.25 17-32 20 4 0.33 17,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J K L M（並目） N（並目） O P
950677 CUA04W 40 12 43030 6 20-26 32 14 12 11 16.5 8 7 M4x0.7 M6x1.0 10 24
950678 CUA06W 50 16 13-24 9 25-33 42 19 16 13.5 23 11 13 M6x1.0 M6x1.0 12 32
950679 CUA08W 16 19 17-32 9 29-39 50 22 19 17.5 26.5 13 12 M8x1.25 M8x1.25 15 38

仕様・価格　【ワイド（ロング）タイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № ねじ呼び
（並目）		 クランプ
距離		 クランプ
ストローク		 最大操作
トルク
N・m		 最大
締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
950680 CUB04W M4x0.7 43095 20-26 4 1.3 0.11 14,500 廃番 お問合わせ 追加 DL DL
950681 CUB06W M6x1.0 13-29 25-33 13.5 3.6 0.23 15,200 廃番 お問合わせ 追加 DL DL
950682 CUB08W M8x1.25 17-47 29-39 20 3.4 0.37 20,500 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J K L M（並目） N（並目） O P Q R ±0.02
950680 CUB04W 50 12 43095 6 20-26 32 14 12 11 16.5 8 7 M4x0.7 M6x1.0 10 24 6 8
950681 CUB06W 60 16 13-29 9 25-33 42 19 16 13.5 23 11 13 M6x1.0 M6x1.0 12 32 8 10
950682 CUB08W 80 19 17-47 9 29-39 50 22 19 17.5 26.5 13 12 M8x1.25 M8x1.25 15 38 10 10

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】小型クランプユニット S45C 焼入HRC32 黒染め

特長

■小型ワークのクランプに最適です。
■アンクランプ時にスムーズにワークが脱着できる構造です。

使用例・使用説明

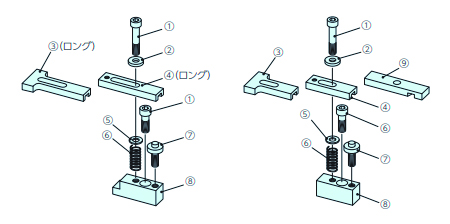

部品構成

  部品構成
① ソケットスクリュー
② 平座金
③ ワイド
④ スタンダード
⑤ 平座金（みがき丸）
⑥ スプリング
⑦ サポート
⑧ ベース
⑨ スイベル

 使用方法

■ソケットスクリューにてベースを固定して下さい。
■サポートにてクランプバーの高さを調整してください。
■最上部のソケットスクリューでクランプ、アンクランプをします。
■スタンダード、スタンダード（ロング）タイプは、アンクランプ時、クランプバーがベース端まで下がります。
■スイベルタイプはアンクランプ時、クランプバーが旋回します。
■ワークの脱着が容易に行えます。
■ワイドタイプはワーク接着面積が大きいので、ワークへのキズ防止効果があります。
■スタンダードタイプはアタッチメント取付用のねじがついています。
■ロングタイプはワーク受け台がついています。
■各部品は組み換えが可能です。

注意事項

最大操作トルクを超える操作は、クランプの耐久性に影響を及ぼします。
規定のトルク内でご使用下さい。
クランプストロークの範囲内でご使用下さい。
それ以上で使用されるとクランプの損傷の原因になります。
