インデックスプランジャ用固定ブロック
E-9554B
仕様・価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C | D（細目） | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 111686 | PISB08 | 35 | 26 | 12 | M8x1.0 | 14 | 4.3 | 11.5 | 25 | M4 | |
| 111695 | PISB10 | 35 | 26 | 12 | M10x1.0 | 14 | 4.3 | 11.5 | 25 | M4 | |
| 111696 | PISB12 | 35 | 26 | 12 | M12x1.5 | 14 | 4.3 | 11.5 | 25 | M4 | |
| 111697 | PISB16 | 47 | 34 | 14 | M16x1.5 | 18 | 5.3 | 15.5 | 35 | M5 | |
| 111698 | PISB20 | 47 | 34 | 14 | M20x1.5 | 18 | 5.3 | 15.5 | 35 | M5 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 |
|---|---|---|
| インデックスプランジャ用固定ブロック | 本体：亜鉛ダイキャスト 止めネジ：SUM22L 止めネジ先端：黄銅 |
本体：プラスチック被覆 止めネジ：黒染め(四三酸化鉄被膜) |
特長
-
■取付面と平行方向にインデックスプランジャ（別売り）を固定できます。
■インデックスプランジャ用ロケーティングブッシュの固定にも使用できます。
耐熱温度：100℃
構成図
使用例
インデックスプランジャの取付ブロックとしてお使い頂けます。
使用方法

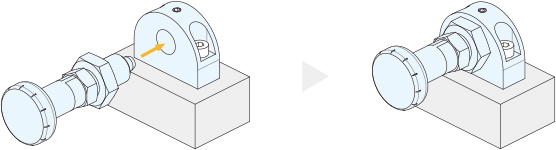

●インデックスプランジャを使用する場合
インデックスプランジャ用固定ブロックのタップ穴に適合するインデックスプランジャをお選び頂き、取り付けてください。
適合機種
| 固定ブロックNo. | プランジャーNo. |
|---|---|
| PISB08 | PIC0404(S)、PIC0406(S)、PIM4(S)、PIM5(S) |
| PISB10 | PIN5(S)、PIC0505(S)、PIC0508(S)、PIM6(S)、PIM7(S) |
| PISB12 | PIN6(S)、PIC0606(S)、PIC0609(S) |
| PISB16 | PIN8(S)、PIC0808(S)、PIC0812(S)、PIC1012(S) |
| PISB20 | PIC1215(S) |

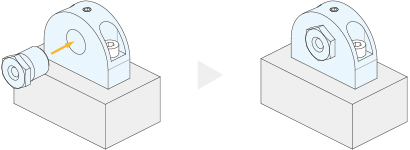

●インデックスプランジャ用ロケーティングブッシュを使用する場合
インデックスプランジャ用ブロックのタップ穴に適合するインデックスプランジャ用ロケーティングブッシュをお選び頂き、取り付けてください。
適合機種
| 固定ブロックNo. | プランジャーNo. |
|---|---|
| PISB08 | - |
| PISB10 | - |
| PISB12 | PIRB04、PIRB05、PIRB06 |
| PISB16 | PIRB08、PIRB10、PIRB12 |
| PISB20 | - |
修理対応
当製品の修理は行っておりません。
異常がみられる場合は、交換をしてください。
