インデックスプランジャ
E-9554
仕様/価格（ホールド機構なし）
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダー № |
№ | 荷重(N) min./max. |
質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||
| 111662 | PIM4 | 4.5/12 | 14 | 2,280 | 在庫 | お問合わせ | 追加 |
|
|
| 111663 | PIM5 | 4.5/12 | 14 | 2,360 | 在庫 | お問合わせ | 追加 |
|
|
| 111664 | PIM6 | 5/18 | 25 | 2,430 | 在庫 | お問合わせ | 追加 |
|
|
| 111665 | PIM7 | 5/18 | 26 | 2,540 | 在庫 | お問合わせ | 追加 |
|
|
| 111666 | PIM4S | 4.5/12 | 14 | 2,570 | 在庫 | お問合わせ | 追加 |
|
|
| 111667 | PIM5S | 4.5/12 | 14 | 2,250 | 在庫 | お問合わせ | 追加 |
|
|
| 111668 | PIM6S | 5/18 | 25 | 2,950 | 在庫 | お問合わせ | 追加 |
|
|
| 111669 | PIM7S | 5/18 | 26 | 2,610 | 在庫 | お問合わせ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A（細目） | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 111662 | PIM4 | M8x0.75 | 26.5 | 21 | 4 | 5 | 5 | 10 | 15 | |
| 111663 | PIM5 | M8x0.75 | 26.5 | 21 | 5 | 5 | 5 | 10 | 15 | |
| 111664 | PIM6 | M10x1.0 | 34 | 25 | 6 | 7 | 7 | 12 | 18 | |
| 111665 | PIM7 | M10x1.0 | 34 | 25 | 7 | 7 | 7 | 12 | 18 | |
| 111666 | PIM4S | M8x0.75 | 26.5 | 21 | 4 | 5 | 5 | 10 | 15 | |
| 111667 | PIM5S | M8x0.75 | 26.5 | 21 | 5 | 5 | 5 | 10 | 15 | |
| 111668 | PIM6S | M10x1.0 | 34 | 25 | 6 | 7 | 7 | 12 | 18 | |
| 111669 | PIM7S | M10x1.0 | 34 | 25 | 7 | 7 | 7 | 12 | 18 |
仕様/価格（ホールド機構付）
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダー № |
№ | 荷重(N) min./max. |
質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||
| 111670 | PIM4H | 4.5/12 | 14 | 2,290 | 在庫 | お問合わせ | 追加 |
|
|
| 111671 | PIM5H | 4.5/12 | 14 | 2,060 | 在庫 | お問合わせ | 追加 |
|
|
| 111672 | PIM6H | 5/18 | 25 | 2,430 | 在庫 | お問合わせ | 追加 |
|
|
| 111673 | PIM7H | 5/18 | 26 | 2,540 | 在庫 | お問合わせ | 追加 |
|
|
| 111674 | PIM4SH | 4.5/12 | 14 | 2,240 | 在庫 | お問合わせ | 追加 |
|
|
| 111675 | PIM5SH | 4.5/12 | 14 | 2,250 | 在庫 | お問合わせ | 追加 |
|
|
| 111676 | PIM6SH | 5/18 | 25 | 2,590 | 在庫 | お問合わせ | 追加 |
|
|
| 111677 | PIM7SH | 5/18 | 26 | 2,970 | 在庫 | お問合わせ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A（細目） | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 111670 | PIM4H | M8x0.75 | 26.5 | 21 | 4 | 5 | 5 | 10 | 15 | |
| 111671 | PIM5H | M8x0.75 | 26.5 | 21 | 5 | 5 | 5 | 10 | 15 | |
| 111672 | PIM6H | M10x1.0 | 34 | 25 | 6 | 7 | 7 | 12 | 18 | |
| 111673 | PIM7H | M10x1.0 | 34 | 25 | 7 | 7 | 7 | 12 | 18 | |
| 111674 | PIM4SH | M8x0.75 | 26.5 | 21 | 4 | 5 | 5 | 10 | 15 | |
| 111675 | PIM5SH | M8x0.75 | 26.5 | 21 | 5 | 5 | 5 | 10 | 15 | |
| 111676 | PIM6SH | M10x1.0 | 34 | 25 | 6 | 7 | 7 | 12 | 18 | |
| 111677 | PIM7SH | M10x1.0 | 34 | 25 | 7 | 7 | 7 | 12 | 18 |
材質・熱処理・表面処理
| 名称 | 材質 | 表面処理 |
|---|---|---|
| インデックスプランジャ | 本体 PIM(-H)：SUM22L PIM-S(H)：SUS303 ピン：SUS303 スプリング：SUS631J1 ノブ：PA6 |
PIM(-H)：亜鉛メッキ（本体） |
特長
-
■位置決め、割り出し等にご使用頂けます。
■ホールド機構付きは、ノブを引き30°回転させると、ピンを引き込んだ状態でロックできます。アンロックは、ノブを少し引き30°回転させると内蔵スプリングの力で元に戻ります。
使用温度範囲：-30℃～+80℃
PIM・PIM-S：ホールド機構なし
PIM-H・PIM-SH：ホールド機構付

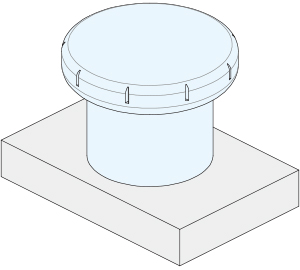

構成図
PIM、PIM-S
PIM-H、PIM-SH
使用方法
●ホールド機構なし

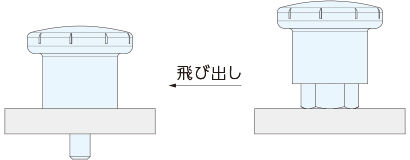

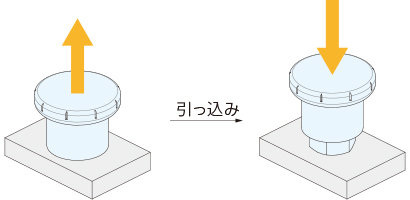

ノブを引くことで、ピンが引っ込みます。
引いたノブを放すことで、ピンが飛び出します。
●ホールド機構付き
アンロック

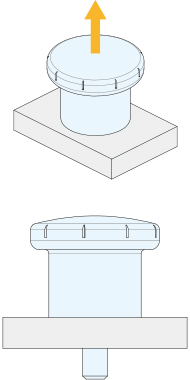

ノブを引くことで、ピンが引っ込みます。
その状態でノブを30°回転させ、ノブを放すことでアンロック状態となります。

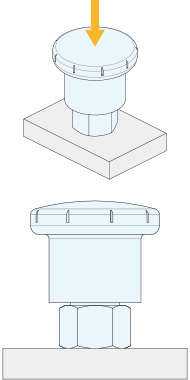

ロック
アンロック操作の反対の手順で行ってください。

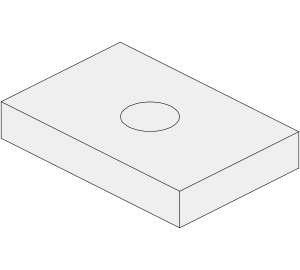

※ご使用方法に合わせて相手側に穴、溝やノッチ加工を施してお使いください。

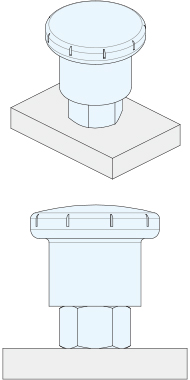

取付方法
寸法表を参考にタップ穴を加工してください。
インデックスプランジャを取り付けてください。
インデックスプランジャ用固定ブロック(別売り)を使用した取り付けも可能です。
修理対応
当製品の修理は行っておりません。
異常がみられる場合は、交換をしてください。
