• NBK

RoHS対応

プラスチックボールプランジャ

E-9552

仕様/価格

オーダー
No
No. 荷重(N)
min./max.
質量
g
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
962411 PP06S 12/17 0.4 350 在庫 在庫〇 追加 DL DL
962412 PP08S 20/35 1.1 440 在庫 在庫〇 追加 DL DL
962413 PP10S 20/45 3 480 在庫 在庫△ 追加 DL DL
962414 PP06 12/17 0.4 400 在庫 在庫〇 追加 DL DL
962415 PP08 20/35 1.1 480 在庫 在庫〇 追加 DL DL
962416 PP10 20/45 3 550 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

選択 オーダー
No
No. A(並目) B C D E
962411 PP06S M6X1.0 14 1 3.5 1
962412 PP08S M8X1.25 16 1.5 5 1.2
962413 PP10S M10X1.5 19 2 6 1.5
962414 PP06 M6X1.0 14 1 3.5 1
962415 PP08 M8X1.25 16 1.5 5 1.2
962416 PP10 M10X1.5 19 2 6 1.5

材質・熱処理・表面処理

名称 材質 熱処理
プラスチックボールプランジャ  ■PP-S
【本体】デルリン(POM)・青
【ボール】SUS440
【スプリング】SUS631J1

■PP
【本体】デルリン(POM)・青
【ボール】デルリン(POM)・白
【スプリング】SUS631J1
【PP-S ボール】焼入(HRC54~60)

特長

■使用温度範囲は、-30℃~+50℃です。

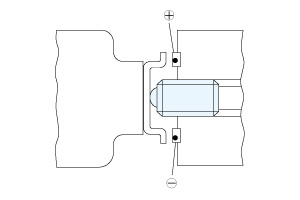

使用例


リミットスイッチとして。
