スプリングボールプランジャA型
E-9550A
仕様/価格 標準圧タイプ
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| タイプ | オ-ダ- No |
No. | 荷重(N) min,/max. |
質量 g |
価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||
| PBA | 962371 | PBA06 | 11/18 | 2 | 890 | 在庫 | 在庫〇 | 追加 |
|
|
| PBA | 962372 | PBA08 | 18/31 | 4 | 910 | 在庫 | 在庫〇 | 追加 |
|
|
| PBA | 962373 | PBA10 | 24/45 | 8 | 1,050 | 在庫 | 入荷予定 | 追加 |
|
|
| PBA | 962374 | PBA12 | 26/49 | 12 | 1,110 | 在庫 | 在庫〇 | 追加 |
|
|
| PBA | 962379 | PBA06S | 11/18 | 2 | 1,280 | 在庫 | 在庫〇 | 追加 |
|
|
| PBA | 962380 | PBA08S | 18/31 | 4 | 1,390 | 在庫 | 在庫〇 | 追加 |
|
|
| PBA | 962381 | PBA10S | 24/45 | 8 | 1,640 | 在庫 | 在庫〇 | 追加 |
|
|
| PBA | 962382 | PBA12S | 26/49 | 12 | 2,150 | 在庫 | 在庫〇 | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オ-ダ- No |
No. | A(並目) | B | C | D | E |
|---|---|---|---|---|---|---|---|
| 962371 | PBA06 | M6x1.0 | 15 | 1 | 3.5 | 3 | |
| 962372 | PBA08 | M8x1.25 | 18 | 1.5 | 4.5 | 4 | |
| 962373 | PBA10 | M10x1.5 | 23 | 2 | 6 | 5 | |
| 962374 | PBA12 | M12x1.75 | 26 | 2.5 | 8 | 6 | |
| 962379 | PBA06S | M6x1.0 | 15 | 1 | 3.5 | 3 | |
| 962380 | PBA08S | M8x1.25 | 18 | 1.5 | 4.5 | 4 | |
| 962381 | PBA10S | M10x1.5 | 23 | 2 | 6 | 5 | |
| 962382 | PBA12S | M12x1.75 | 26 | 2.5 | 8 | 6 |
仕様/価格 強力圧タイプ
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| タイプ | オ-ダ- № |
№ | 荷重(N) min./max. |
質量 g |
価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||
| PBA-J | 962375 | PBA06J | 19/28 | 2 | 930 | 在庫 | 在庫〇 | 追加 |
|
|
| PBA-J | 962376 | PBA08J | 36/62 | 4 | 1,010 | 在庫 | 在庫〇 | 追加 |
|
|
| PBA-J | 962377 | PBA10J | 57/104 | 8 | 1,120 | 在庫 | 在庫〇 | 追加 |
|
|
| PBA-J | 962378 | PBA12J | 61/110 | 12 | 1,150 | 在庫 | 在庫〇 | 追加 |
|
|
| PBA-J | 962383 | PBA06SJ | 19/28 | 2 | 1,380 | 在庫 | 在庫〇 | 追加 |
|
|
| PBA-J | 962384 | PBA08SJ | 36/62 | 4 | 1,510 | 在庫 | 在庫〇 | 追加 |
|
|
| PBA-J | 962385 | PBA10SJ | 57/104 | 8 | 1,730 | 在庫 | 在庫〇 | 追加 |
|
|
| PBA-J | 962386 | PBA12SJ | 61/110 | 12 | 2,340 | 在庫 | 在庫〇 | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オ-ダ- № |
№ | A（並目） | B | C | D | E |
|---|---|---|---|---|---|---|---|
| 962375 | PBA06J | M6x1.0 | 15 | 1 | 3.5 | 3 | |
| 962376 | PBA08J | M8x1.25 | 18 | 1.5 | 4.5 | 4 | |
| 962377 | PBA10J | M10x1.5 | 23 | 2 | 6 | 5 | |
| 962378 | PBA12J | M12x1.75 | 26 | 2.5 | 8 | 6 | |
| 962383 | PBA06SJ | M6x1.0 | 15 | 1 | 3.5 | 3 | |
| 962384 | PBA08SJ | M8x1.25 | 18 | 1.5 | 4.5 | 4 | |
| 962385 | PBA10SJ | M10x1.5 | 23 | 2 | 6 | 5 | |
| 962386 | PBA12SJ | M12x1.75 | 26 | 2.5 | 8 | 6 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| スプリングボールプランジャA型 | 【PBA・PBA-J】本体：SUM22L、ボール：SUJ2、スプリング：SUS631J1 【PBA-S・PBA-SJ】本体：SUS303、ボール：SUS440、スプリング：SUS631J1 |
【PBA・PBA-J】ボール：焼入（HRC60～66） 【PBA-S・PBA-SJ】ボール：焼入（HRC54～60） |
【PBA・PBA-J】本体：黒染め |
特長
-
■耐熱度は250℃までです。
■強力圧タイプには、縦線マークが2本施してあります。
※単位換算1(N)≒0.102(kgf)

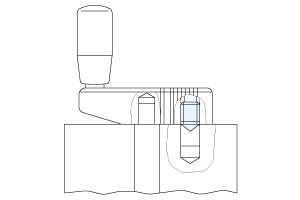

使用例
