• NBK

RoHS対応

スプリングボールプランジャB型

E-9550B

  • 9550B.jpg

  • 9550B.jpg

仕様/価格 標準圧タイプ　

タイプ オーダー
No		 No. 荷重(N)
min./max.		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
PBB 962387 PBB03 3/4.5 0.3 300 在庫 在庫〇 追加 DL DL
PBB 962388 PBB04 6/14.5 0.6 260 在庫 在庫〇 追加 DL DL
PBB 962389 PBB05 8/14 0.9 260 在庫 在庫〇 追加 DL DL
PBB 962390 PBB06 11/18 1.5 260 在庫 在庫〇 追加 DL DL
PBB 962391 PBB08 18/31 3.5 360 在庫 在庫〇 追加 DL DL
PBB 962392 PBB10 24/45 7 370 在庫 在庫〇 追加 DL DL
PBB 962393 PBB12 26/49 10 550 在庫 在庫〇 追加 DL DL
PBB 111555 PBB16 41/86 23 930 在庫 在庫△ 追加 DL DL
PBB 111556 PBB20 56/111 45 1,450 在庫 在庫△ 追加 DL DL
PBB 111557 PBB24 81/151 73 2,420 在庫 お問合わせ 追加 DL DL
PBB 111565 PBB02S 0.8/1.5 0.1 1,120 在庫 在庫〇 追加 DL DL
PBB 962399 PBB03S 3/4.5 0.3 840 在庫 在庫〇 追加 DL DL
PBB 962400 PBB04S 6/14.5 0.6 840 在庫 在庫〇 追加 DL DL
PBB 962401 PBB05S 8/14 0.9 840 在庫 在庫〇 追加 DL DL
PBB 962402 PBB06S 11/18 1.5 840 在庫 在庫〇 追加 DL DL
PBB 962403 PBB08S 18/31 3.5 1,000 在庫 在庫〇 追加 DL DL
PBB 962404 PBB10S 24/45 7 1,130 在庫 在庫〇 追加 DL DL
PBB 962405 PBB12S 26/49 10 1,380 在庫 在庫△ 追加 DL DL
PBB 111566 PBB16S 41/86 23 1,800 在庫 在庫△ 追加 DL DL
PBB 111568 PBB20S 56/111 45 2,470 在庫 在庫〇 追加 DL DL
PBB 111569 PBB24S 81/151 73 4,410 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
No		 No. A(並目) B C D E
962387 PBB03 M3X0.5 7 0.4 1.5 0.4
962388 PBB04 M4X0.7 9 0.8 2.5 0.6
962389 PBB05 M5X0.8 12 0.9 3 0.8
962390 PBB06 M6X1.0 14 1 3.5 1
962391 PBB08 M8X1.25 16 1.5 4.5 1.2
962392 PBB10 M10X1.5 19 2 6 1.5
962393 PBB12 M12X1.75 22 2.5 8 2
111555 PBB16 M16X2 24 3.5 10 2
111556 PBB20 M20X2.5 30 4.5 12 2.5
111557 PBB24 M24X3 34 5.5 15 3
111565 PBB02S M2X0.4 4 0.3 1 0.25
962399 PBB03S M3X0.5 7 0.4 1.5 0.4
962400 PBB04S M4X0.7 9 0.8 2.5 0.6
962401 PBB05S M5X0.8 12 0.9 3 0.8
962402 PBB06S M6X1.0 14 1 3.5 1
962403 PBB08S M8X1.25 16 1.5 4.5 1.2
962404 PBB10S M10X1.5 19 2 6 1.5
962405 PBB12S M12X1.75 22 2.5 8 2
111566 PBB16S M16X2 24 3.5 10 2
111568 PBB20S M20X2.5 30 4.5 12 2.5
111569 PBB24S M24X3 34 5.5 15 3

仕様/価格 強力圧タイプ　

タイプ オーダー
No		 No. 荷重(N)
min./max.		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
PBB-J 962394 PBB05J 15/22 0.9 300 在庫 在庫△ 追加 DL DL
PBB-J 962395 PBB06J 19/28 1.5 300 在庫 在庫〇 追加 DL DL
PBB-J 962396 PBB08J 36/62 3.5 430 在庫 在庫〇 追加 DL DL
PBB-J 962397 PBB10J 57/104 7 460 在庫 在庫△ 追加 DL DL
PBB-J 962398 PBB12J 61/110 10 650 在庫 在庫〇 追加 DL DL
PBB-J 111570 PBB16J 68/142 23 980 在庫 お問合わせ 追加 DL DL
PBB-J 111571 PBB20J 84/166 45 1,640 在庫 在庫〇 追加 DL DL
PBB-J 111572 PBB24J 127/237 73 2,560 在庫 在庫〇 追加 DL DL
PBB-SJ 962406 PBB05SJ 15/22 0.9 970 在庫 在庫〇 追加 DL DL
PBB-SJ 962407 PBB06SJ 19/28 1.5 970 在庫 在庫〇 追加 DL DL
PBB-SJ 962408 PBB08SJ 36/62 3.5 1,200 在庫 在庫〇 追加 DL DL
PBB-SJ 962409 PBB10SJ 57/104 7 1,380 在庫 在庫〇 追加 DL DL
PBB-SJ 962410 PBB12SJ 61/110 10 1,760 在庫 在庫〇 追加 DL DL
PBB-SJ 111573 PBB16SJ 68/142 23 2,010 在庫 在庫〇 追加 DL DL
PBB-SJ 111574 PBB20SJ 84/166 45 2,780 在庫 在庫〇 追加 DL DL
PBB-SJ 111575 PBB24SJ 127/237 73 4,480 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
No		 No. A(並目) B C D E
962394 PBB05J M5X0.8 12 0.9 3 0.8
962395 PBB06J M6X1.0 14 1 3.5 1
962396 PBB08J M8X1.25 16 1.5 4.5 1.2
962397 PBB10J M10X1.5 19 2 6 1.5
962398 PBB12J M12X1.75 22 2.5 8 2
111570 PBB16J M16X2 24 3.5 10 2
111571 PBB20J M20X2.5 30 4.5 12 2.5
111572 PBB24J M24X3 34 5.5 15 3
962406 PBB05SJ M5X0.8 12 0.9 3 0.8
962407 PBB06SJ M6X1.0 14 1 3.5 1
962408 PBB08SJ M8X1.25 16 1.5 4.5 1.2
962409 PBB10SJ M10X1.5 19 2 6 1.5
962410 PBB12SJ M12X1.75 22 2.5 8 2
111573 PBB16SJ M16X2 24 3.5 10 2
111574 PBB20SJ M20X2.5 30 4.5 12 2.5
111575 PBB24SJ M24X3 34 5.5 15 3

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
スプリングボールプランジャB型 【PBB・PBB-J】本体：SUM22L、ボール：SUJ2、スプリング：SUS631J1
【PBB-S・PBB-SJ】本体：SUS303、ボール：SUS440、スプリング：SUS631J1		 【PBB・PBB-J】ボール：焼入(HRC60～66)
【PBB-S・PBB-SJ】ボール：焼入HRC54～60		 【PBB・PBB-J】本体：黒染め

特長

■耐熱度は250℃までです。

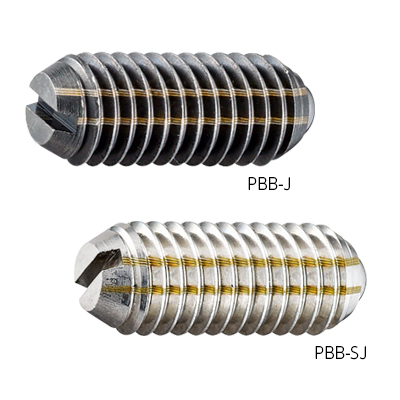

■強力圧タイプは、縦線マークが2本施してあります。

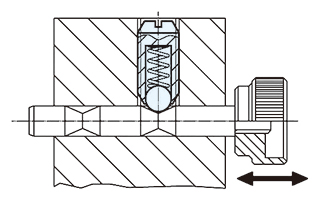

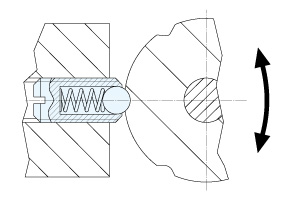

使用例
