• NBK

RoHS対応

インデックスプランジャ

E-9554

  • インデックスプランジャ PIC1

  • インデックスプランジャ PIC1

仕様/価格（ホールド機構なし）

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 荷重(N)
min./max.		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
111678 PIF4 3/12 11 2,560 在庫 在庫〇 追加 DL DL
111679 PIF5 5/24 20 2,720 在庫 在庫〇 追加 DL DL
111680 PIF6 5/21 37 3,140 在庫 在庫〇 追加 DL DL
111681 PIF8 6/22 61 3,530 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G Hh9 I J K L M N
111678 PIF4 16.5 22 4 6 7 30.5 12 4 4 3 14 4 8 4.5
111679 PIF5 22 28 5 8 9.5 40 16 5 5 4 18 5 10 7
111680 PIF6 27.5 32 5 10 10.5 49 18 6 6 5 21 6 12 10
111681 PIF8 33 34 6 12 12.5 59 21 8 8 5 23 6 12 15.5

仕様/価格（ホールド機構付き）

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 荷重(N)
min./max.		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
111682 PIF4H 3/12 10 2,570 在庫 お問合わせ 追加 DL DL
111683 PIF5H 5/24 26 2,740 在庫 在庫〇 追加 DL DL
111684 PIF6H 5/21 40 3,110 在庫 在庫△ 追加 DL DL
111685 PIF8H 6/22 67 3,610 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J K L M N
111682 PIF4H 19 22 4 6 7 33 12 4 4 3 14 4 8 7
111683 PIF5H 25.5 28 5 8 9.5 43 16 5 5 4 18 5 10 10.5
111684 PIF6H 30.5 32 5 10 10.5 52 18 6 6 5 21 6 12 13
111685 PIF8H 37.5 34 6 12 12.5 63.5 21 8 8 5 23 6 12 20

材質・熱処理・表面処理

名称 材質 表面処理
インデックスプランジャ ハウジング：亜鉛ダイキャスト
ピン：SUS303
スプリング：SUS631J1
ノブ：PA6		 ハウジング：プラスチック被覆

特長

■位置決め、割り出し等にご使用頂けます。
■面への取付タイプです。
■面ホールド機構付きは、ノブを引き90°回転させると、ピンを引き込んだ状態でロックできます。アンロックは、ノブを少し引き90°回転させると内蔵スプリングの力で元に戻ります。

PIF：ホールド機構なし
PIF-H：ホールド機構付き
使用温度範囲：-30℃～+80℃

構成図

PIF

PIF-H

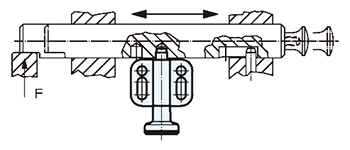

使用例

使用方法

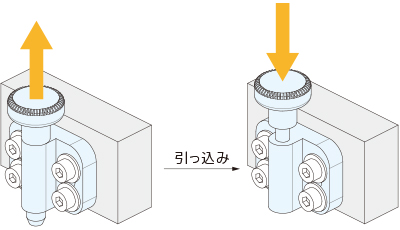

●ホールド機構なし

ノブを引くことで、ピンが引っ込みます。

引いたノブを放すことで、ピンが飛び出します。









●ホールド機構付き

ノブを引くことで、ピンが引っ込みます。

その状態でノブを90°回転させ、ノブを放すことでアンロック状態となります。



※ご使用方法に合わせて相手側に穴、溝やノッチ加工を施してお使いください。

取付方法

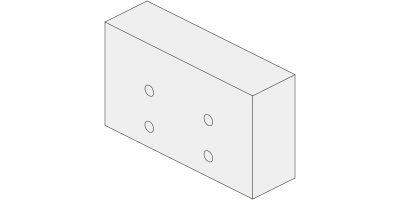

  • 寸法表を参考にタップ穴を加工してください。

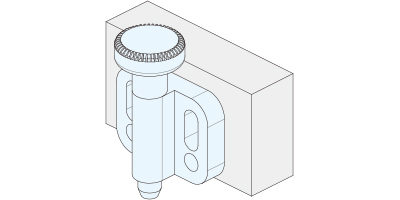

  • インデックスプランジャを取り付けてください。

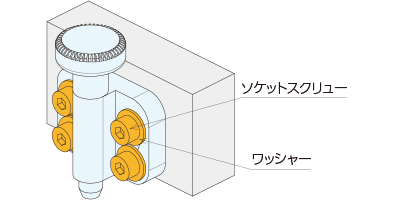

  • 取付に必要なソケットスクリューは別売りです。ご使用に応じてワッシャもお使いください。



修理対応

当製品の修理は行っておりません。

異常がみられる場合は、交換をしてください。
