スプリングボールプランジャC型

E-9550C

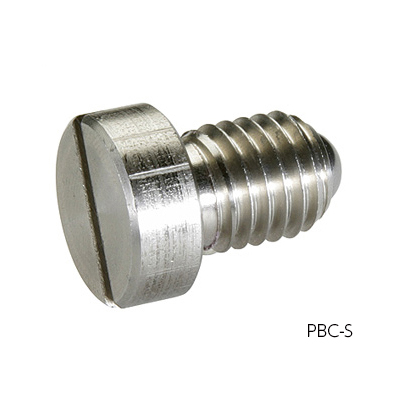

  • スプリングボールプランジャC型 PIC1
  • スプリングボールプランジャC型 PIC2

  • スプリングボールプランジャC型 PIC1

  • スプリングボールプランジャC型 PIC2

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № ネジ径 質量
g		 荷重(N)
min./max.		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
111602 PBC04 M4x0.7 1.2 8/14 1,160 在庫 在庫〇 追加 DL DL
111603 PBC05 M5x0.8 2.4 8/14 1,240 在庫 在庫〇 追加 DL DL
111604 PBC06 M6x1.0 3.9 11/18 1,160 在庫 在庫△ 追加 DL DL
110606 PBC08 M8x1.25 7.9 18/31 1,510 在庫 在庫〇 追加 DL DL
111607 PBC10 M10x1.5 14 24/45 1,550 在庫 在庫△ 追加 DL DL
111608 PBC12 M12x1.75 20 26/49 1,670 在庫 在庫〇 追加 DL DL
111609 PBC04S M4x0.7 1.2 8/14 1,720 在庫 在庫〇 追加 DL DL
111610 PBC05S M5x0.8 2.4 8/14 1,680 在庫 在庫〇 追加 DL DL
111611 PBC06S M6x1.0 3.9 11/18 1,870 在庫 在庫△ 追加 DL DL
111612 PBC08S M8x1.25 7.9 18/31 2,420 在庫 在庫△ 追加 DL DL
111613 PBC10S M10x1.5 14 24/45 2,780 在庫 在庫〇 追加 DL DL
111614 PBC12S M12x1.75 20 26/49 3,250 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A（並目） B C D E F G
111602 PBC04 M4x0.7 9.5 0.8 2.5 0.6 6.5 6
111603 PBC05 M5x0.8 12.5 0.9 3 0.8 8.5 8
111604 PBC06 M6x1.0 14 1 3.5 1 9 10
110606 PBC08 M8x1.25 16.5 1.5 4.5 1.2 11 13
111607 PBC10 M10x1.5 20 2 6 1.5 14 16
111608 PBC12 M12x1.75 22 2.5 8 2 15 18
111609 PBC04S M4x0.7 9.5 0.8 2.5 0.6 6.5 6
111610 PBC05S M5x0.8 12.5 0.9 3 0.8 8.5 8
111611 PBC06S M6x1.0 14 1 3.5 1 9 10
111612 PBC08S M8x1.25 16.5 1.5 4.5 1.2 11 13
111613 PBC10S M10x1.5 20 2 6 1.5 14 16
111614 PBC12S M12x1.75 22 2.5 8 2 15 18

材質・熱処理・表面処理

名称 材質 熱処理
スプリングボールプランジャC型 PBC
本体:SUM22L
ボール:SUJ2
スプリング:SUS631J1

PBC-S
本体:SUS303
ボール:SUS440
スプリング:SUS631J1		 PBC
本体:黒染め
ボール:焼入れ(HRC60～66)

PBC-S
ボール:焼入れ(HRC54～60)

特長

■耐熱度は、250℃までです。

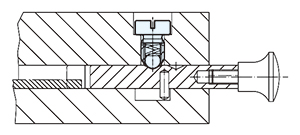

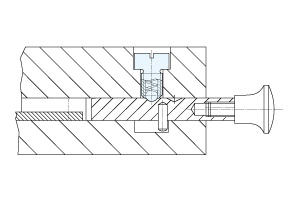

使用例
