RoHS対応

インデックスプランジャ

E-9554

  • インデックスプランジャ PIC1
  • インデックスプランジャ PIC2

  • インデックスプランジャ PIC1

  • インデックスプランジャ PIC2

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 荷重(N)
min./max.		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
111642 PIC0404 4.5/12 12.7 4,100 在庫 在庫△ 追加 DL DL
111643 PIC0406 4/12.5 12.7 4,100 在庫 在庫△ 追加 DL DL
111644 PIC0505 5/15 23.2 4,270 在庫 在庫〇 追加 DL DL
111645 PIC0508 5/18 23.2 4,390 在庫 在庫△ 追加 DL DL
111646 PIC0606 6.5/19 36.4 4,650 在庫 お問合わせ 追加 DL DL
111647 PIC0609 6/25 36.4 4,790 在庫 在庫△ 追加 DL DL
111648 PIC0808 8.5/26 80 6,300 在庫 お問合わせ 追加 DL DL
111649 PIC0812 8.5/28 80 6,500 在庫 在庫△ 追加 DL DL
111650 PIC1012 9.5/38 81 6,200 在庫 在庫△ 追加 DL DL
111651 PIC1215 11.5/40 149 8,500 在庫 在庫△ 追加 DL DL
111652 PIC0404S 4.5/12 12.7 4,680 在庫 在庫△ 追加 DL DL
111653 PIC0406S 4/12.5 12.7 6,300 在庫 在庫△ 追加 DL DL
111654 PIC0505S 5/15 23.2 7,450 在庫 在庫△ 追加 DL DL
111655 PIC0508S 5/18 23.2 7,450 在庫 在庫△ 追加 DL DL
111656 PIC0606S 6.5/19 36.4 8,700 在庫 在庫〇 追加 DL DL
111657 PIC0609S 6/25 36.4 8,750 在庫 在庫△ 追加 DL DL
111658 PIC0808S 8.5/26 80 11,800 在庫 在庫〇 追加 DL DL
111659 PIC0812S 8.5/28 80 11,800 在庫 在庫△ 追加 DL DL
111660 PIC1012S 9.5/38 81 11,800 在庫 在庫△ 追加 DL DL
111661 PIC1215S 11.5/40 149 15,600 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A（細目） B C D E F G H I J
111642 PIC0404 M8x1.0 39 16 4 4 16 5 10 13 4
111643 PIC0406 M8x1.0 41 16 4 6 16 5 10 13 4
111644 PIC0505 M10x1.0 45 19 5 5 18 6 12 17 5
111645 PIC0508 M10x1.0 48 19 5 8 18 6 12 17 5
111646 PIC0606 M12x1.5 54 23 6 6 22 6 14 19 6
111647 PIC0609 M12x1.5 57 23 6 9 22 6 14 19 6
111648 PIC0808 M16x1.5 66 28 8 8 26 8 17 24 8
111649 PIC0812 M16x1.5 70 28 8 12 26 8 17 24 8
111650 PIC1012 M16x1.5 70 28 10 12 26 8 17 24 8
111651 PIC1215 M20x1.5 82 28 12 15 33 10 22 30 10
111652 PIC0404S M8x1.0 39 16 4 4 16 5 10 13 4
111653 PIC0406S M8x1.0 41 16 4 6 16 5 10 13 4
111654 PIC0505S M10x1.0 45 19 5 5 18 6 12 17 5
111655 PIC0508S M10x1.0 48 19 5 8 18 6 12 17 5
111656 PIC0606S M12x1.5 54 23 6 6 22 6 14 19 6
111657 PIC0609S M12x1.5 57 23 6 9 22 6 14 19 6
111658 PIC0808S M16x1.5 66 28 8 8 26 8 17 24 8
111659 PIC0812S M16x1.5 70 28 8 12 26 8 17 24 8
111660 PIC1012S M16x1.5 70 28 10 12 26 8 17 24 8
111661 PIC1215S M20x1.5 82 28 12 15 33 10 22 30 10

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
インデックスプランジャ PIC
本体：SUM22L
ピン：S45C
スプリング：SUS631J1
ノブ：PA6
ロックナット：S45C

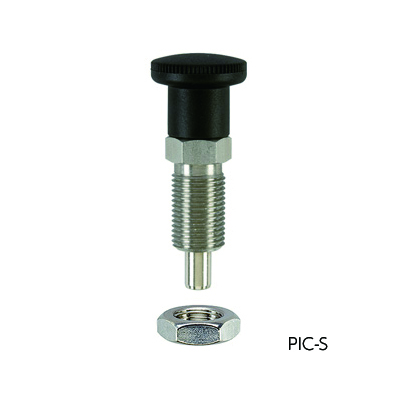

PIC-S
本体・ピン・ロックナット：SUS303
スプリング：SUS631J1
ノブ：PA6		 PIC
ピン：焼入(HRC50-60)		 PIC
本体・ロックナット：黒染め(四三酸化鉄被膜)

PIC-S
ピン：ニッケルメッキ

特長

■ノブを引くとピンが引っ込み、離すとピンが自動で戻ります。
■位置決め、割り出し等にご使用頂けます。

[使用温度範囲]-30℃～+80℃

構成図

PIC

PIC-S

使用例

使用方法

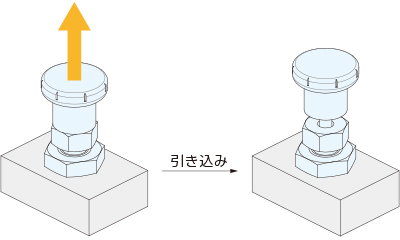

ノブを引くことで、ピンが引きこまれます。

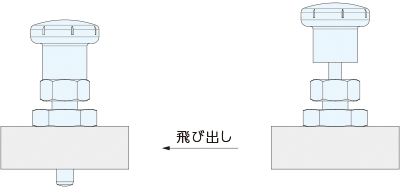

引いたノブを放すことで、ピンが飛び出します。









※ご使用方法に合わせて相手側に穴、溝やノッチ加工を施してお使いください。

ロケーティングブッシュ（別売り）と組み合わせてもご使用いただけます。

プランジャーNo. ロケーティングブッシュNo. プランジャーNo. ロケーティングブッシュNo.
PIC0404(S) PIRB04 PIC0609(S) PIRB06
PIC0406(S) PIRB04 PIC0808(S) PIRB08
PIC0505(S) PIRB05 PIC0812(S) PIRB08
PIC0508(S) PIRB05 PIC1012(S) PIRB10
PIC0606(S) PIRB06 PIC1215(S) PIRB12

取付方法

寸法表を参考にタップ穴を加工してください。

インデックスプランジャを取り付け、ロックナットで固定してください。



インデックスプランジャ用固定ブロック(別売り)を使用した取り付けも可能です。

プランジャーNo. 固定ブロックNo. プランジャーNo. 固定ブロックNo.
PIC0404(S) PISB08 PIC0609(S) PISB12
PIC0406(S) PISB08 PIC0808(S) PISB16
PIC0505(S) PISB10 PIC0812(S) PISB16
PIC0508(S) PISB10 PIC1012(S) PISB20
PIC0606(S) PISB12 PIC1215(S) PISB20

修理対応

当製品の修理は行っておりません。

異常がみられる場合は、交換をしてください。
