プレスピンプランジャ
E-1105
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダー № |
№ | 荷重(N) min./max. |
耐熱度 ℃ |
質量 g |
価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||
| 111709 | PPP04S | 3/8.2 | 250 | 0.7 | 910 | 在庫 | 在庫△ | 追加 |
|
|
| 111710 | PPP05S | 3.3/9 | 250 | 1.2 | 860 | 在庫 | 在庫△ | 追加 |
|
|
| 111711 | PPP06S | 6.1/12 | 250 | 2.2 | 1,030 | 在庫 | 在庫〇 | 追加 |
|
|
| 111712 | PPP08S | 10.7/17 | 250 | 4.2 | 1,090 | 在庫 | 在庫〇 | 追加 |
|
|
| 111713 | PPP10S | 16.2/29 | 250 | 9 | 1,280 | 在庫 | 在庫△ | 追加 |
|
|
| 111714 | PPP04SP | 3/8.2 | -30/+50 | 0.5 | 930 | 在庫 | お問合わせ | 追加 |
|
|
| 111715 | PPP05SP | 3.3/9 | -30/+50 | 0.8 | 880 | 在庫 | 在庫〇 | 追加 |
|
|
| 111716 | PPP06SP | 6.1/12 | -30/+50 | 1.3 | 1,050 | 在庫 | 在庫△ | 追加 |
|
|
| 111717 | PPP08SP | 10.7/17 | -30/+50 | 2.5 | 950 | 在庫 | 在庫△ | 追加 |
|
|
| 111718 | PPP10SP | 16.2/29 | -30/+50 | 5 | 1,110 | 在庫 | 在庫〇 | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 111709 | PPP04S | 4 | 10.7 | 2.7 | 2.8 | 4.6 | 0.9 | 4 | |
| 111710 | PPP05S | 5 | 12 | 4 | 3.8 | 5.6 | 0.9 | 5 | |
| 111711 | PPP06S | 6 | 15 | 5.5 | 4.8 | 6.5 | 1 | 6 | |
| 111712 | PPP08S | 8 | 18 | 6.5 | 6.2 | 8.5 | 1.1 | 8 | |
| 111713 | PPP10S | 10 | 26 | 8 | 8.1 | 11 | 1.5 | 10 | |
| 111714 | PPP04SP | 4 | 10.7 | 2.7 | 2.8 | 4.6 | 0.9 | 4 | |
| 111715 | PPP05SP | 5 | 12 | 4 | 3.8 | 5.6 | 0.9 | 5 | |
| 111716 | PPP06SP | 6 | 15 | 5.5 | 4.8 | 6.5 | 1 | 6 | |
| 111717 | PPP08SP | 8 | 18 | 6.5 | 6.2 | 8.5 | 1.1 | 8 | |
| 111718 | PPP10SP | 10 | 26 | 8 | 8.1 | 11 | 1.5 | 10 |
材質・熱処理・表面処理
| 名称 | 材質 |
|---|---|
| プレスピンプランジャ | ■PPP-S 本体：SUS305 ピン：SUS303 スプリング：SUS631J1 ■PPP-SP 本体：SUS305 ピン：デルリン（POM）・白 スプリング：SUS631J1 |
特長
-
■取付穴の推奨寸法公差はH7です。

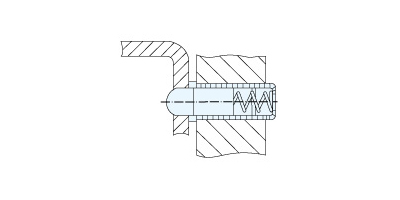

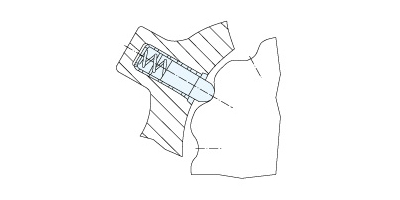

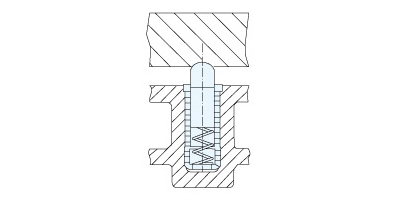

使用例
使用方法
■プランジャについて

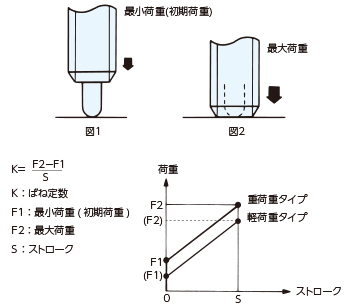

●プランジャの荷重について
最小荷重（初期荷重）はプランジャのボールまたはピンが沈み始めるときの荷重を表します。（図1）
最大荷重はプランジャのボールまたはピンが沈みきった状態における荷重を表します。（図2）
プランジャの荷重は最小と最大の間で直線的に変化します。プランジャのばね定数Kは左の式で求めることができます。
