ボールボタン
E-9510
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダーNo. | No. | 適合プランジャ | 質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||
| 905204 | BB4 | PBB-04(J.S.SJ) PBP-04(S) PPB-04(J.S.SJ) PPC-04(J.P.S.SP) |
0.5 | 800 | 在庫 | 在庫〇 | 追加 |
|
|
| 905205 | BB5 | PBB-05(J.S.SJ) PBP-05(S) PPB-05(J.S.SJ) PPC-05(J.P.S.SP) |
1 | 800 | 在庫 | 在庫〇 | 追加 |
|
|
| 905206 | BB6 | PBA-06(J.S.SJ) PBB-06(J.S.SJ) PNF-6 PP-6(S) PBP-06(S) PPA-06(J,S,SJ) PPB-6(J,S,SJ) PPC-06(J,P,S,SP) PBP-06(S) PPA-06(J.S.SJ) PPB-06(J.S.SJ) PPC-06(J.P.S.SP) |
2 | 800 | 在庫 | 在庫〇 | 追加 |
|
|
| 905207 | BB8 | PBA-08(J.S.SJ) PBB-08(J.S.SJ) PNF-8 PP-08(S) PBP-08(S) PPA-08(J,S,SJ) PPB-08(J,S,SJ) PPC-08(J,P,S,SP) PP-8(S) PBP-08(S) PPA-08(J.S.SJ) PPB-08(J.S.SJ) PPC-08(J.P.S.SP) |
4 | 800 | 在庫 | 在庫〇 | 追加 |
|
|
| 905208 | BB10 | PBA-10(J.S.SJ) PBB-10(J.S.SJ) PNF-10 PP-10(S) PPA-10(J,S,SJ) PPB-10(J,S,SJ) PPC-10(J,P,S,SP) PP-10(S) PPA-10(J.S.SJ) PPB-10(J.S.SJ) PPC-10(J.P.S.SP) |
6.5 | 1,000 | 在庫 | 在庫〇 | 追加 |
|
|
| 905209 | BB12 | PBA-12(J.S.SJ) PBB-12(J.S.SJ) PPA-12(J.S.SJ) PPB-12(J.S.SJ) PPC-12(J.P.S.SP) |
12 | 1,000 | 在庫 | 在庫〇 | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A p6 | B-0.01 -0.03 | C±0.05 | D | E |
|---|---|---|---|---|---|---|---|
| 905204 | BB4 | 4 | 4 | 5 | 1.5 | 2 | |
| 905205 | BB5 | 5 | 5 | 6 | 2 | 2 | |
| 905206 | BB6 | 6 | 6 | 8 | 2 | 2 | |
| 905207 | BB8 | 8 | 8 | 10 | 3 | 2 | |
| 905208 | BB10 | 10 | 10 | 12 | 4 | 3 | |
| 905209 | BB12 | 12 | 12 | 14 | 6 | 3 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| ボールボタン | SK4 | 焼入HRC60～62 | 研削仕上 |
特長
-
■耐磨耗性を必要とする受側、正確な位置決めを必要とする受側にご使用ください。とくに重荷重用のプランジャには効果的です。
■ボールタイプのプランジャのほか、ピンタイプのプランジャにも使用できます。
■熱処理・研磨済み。圧入・打ち込みが簡単です。
■ボールボタンBBの取り付け用の穴は、中間ばめまたはしまりばめになるように加工してください。

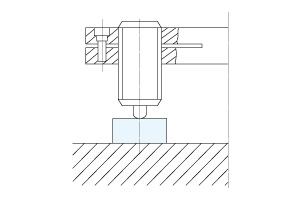

使用例
使用方法
■有効ストロークの計算式
ボールボタンBBを使用する場合のプランジャの有効ストロークはつぎの計算式で求めてください。
ボールタイプ・ピンタイプいずれのプランジャにも共感です。
a=有効ストローク
b=プランジャーの全ストローク
c=ボールボタンBBの受け穴の直径
d=プランジャーのボールまたはピンの直径
