• NBK

RoHS対応

スプリングスリーブ

E-1106

  • 1106.jpg

  • 1106.jpg

仕様/価格（球形）

オーダー
№		 № 荷重(N)
miin./max.		 バネ定数
N/mm		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
111719 PSL2216 2.2/3 0.53 0.13 130 在庫 在庫△ 追加 DL DL
111720 PSL2608 1.1/2 0.7 0.07 130 在庫 在庫〇 追加 DL DL
111721 PSL3012 6.2/6.8 2 0.18 130 在庫 在庫△ 追加 DL DL
111722 PSL3016 4.8/8.4 1.6 0.23 130 在庫 在庫△ 追加 DL DL
111723 PSL3412 5/7 1.69 0.18 130 在庫 在庫〇 追加 DL DL
111724 PSL3415 5.9/13.3 1.95 0.23 130 在庫 在庫〇 追加 DL DL
111725 PSL4014 5/12.3 2.45 0.41 130 在庫 在庫〇 追加 DL DL
111726 PSL5016 8/15 2.7 0.59 170 在庫 在庫〇 追加 DL DL
111727 PSL3016S 4.8/8.6 1.6 0.22 130 在庫 在庫〇 追加 DL DL
111728 PSL3618S 6.7/14.5 2.24 0.36 130 在庫 在庫△ 追加 DL DL
111729 PSL4016S 8/12.3 2.7 0.37 170 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

選択 オーダー
№		 № A B C D E F
111719 PSL2216 2.2 16 7.8 - 12 10.5
111720 PSL2608 2.6 8 3.8 - 6.5 5.2
111721 PSL3012 3 12 6 - 9 8.7
111722 PSL3016 3 16 8.5 - 13 10.7
111723 PSL3412 3.4 12 6 - 9 7.8
111724 PSL3415 3.4 15 7.3 - 12 8.2
111725 PSL4014 4 14 8 - 12 9
111726 PSL5016 5 16 8 - 13 10.4
111727 PSL3016S 3 16 8 - 13 10.6
111728 PSL3618S 3.6 18 9 - 15 11.5
111729 PSL4016S 4 16 7.5 - 13 11.4

仕様/価格（円錐形）

オーダー
№		 № 荷重(N)
min./max.		 バネ定数
N/mm		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
111730 PSL2216C 2.2/3 0.53 0.12 130 在庫 在庫△ 追加 DL DL
111731 PSL3011C 1.6/3.4 0.78 0.11 130 在庫 在庫〇 追加 DL DL
111732 PSL3016C 4.8/8.4 1.6 0.23 130 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

選択 オーダー
№		 № A B C D E F
111730 PSL2216C 2.2 16 7.8 - 12 10.5
111731 PSL3011C 3 11 5 - 9 6.7
111732 PSL3016C 3 16 8.5 - 13 10.7

仕様/価格（球形・カラー付）

オーダー
№		 № 荷重(N)
min./max.		 バネ定数
N/mm		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
111733 PSL3013BC 5.3/7 1.75 0.2 130 廃番 お問合わせ 追加 DL DL
111734 PSL3013SC 5.3/7.2 1.75 0.19 170 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
№		 № A B C D E F
111733 PSL3013BC 3 13 6.3 4 10 9
111734 PSL3013SC 3 13 7 4.1 10 8.9

材質・熱処理・表面処理

名称 材質 熱処理
スプリングスリーブ 本体
PSL:スティール
PSL-C:スティール
PSL-S:SUS305
PSL-SC:SUS305
PSL-BC:黄銅

スプリング:SUS301		 本体
PSL:ニッケルメッキ
PSL-C:ニッケルメッキ
PSL-BC:ニッケルメッキ

特長

■使用温度範囲は、-30℃～+250℃です。

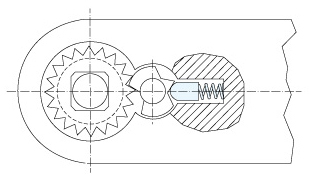

使用例
