• NBK

RoHS対応

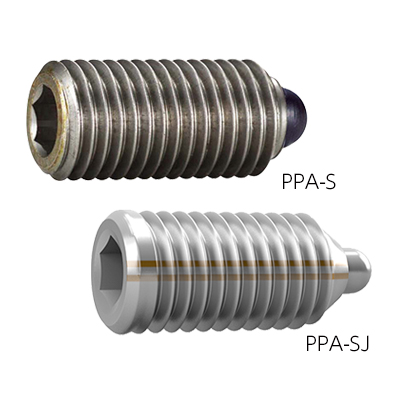

スプリングピンプランジャA型

E-9551A

  • 9551A.jpg

  • 9551A.jpg

仕様/価格 標準圧タイプ　

タイプ オーダー
No		 No. 荷重(N)
min./max.		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
PPA 962425 PPA06 6/17 2 650 在庫 在庫〇 追加 DL DL
PPA 962426 PPA08 16/33 4 810 在庫 在庫〇 追加 DL DL
PPA 962427 PPA10 19/42 8 870 在庫 在庫〇 追加 DL DL
PPA 962428 PPA12 22/57 12 1,180 在庫 在庫〇 追加 DL DL
PPA 962433 PPA06S 6/17 2 1,760 在庫 在庫〇 追加 DL DL
PPA 962434 PPA08S 16/33 4 2,220 在庫 在庫〇 追加 DL DL
PPA 962435 PPA10S 19/42 8 2,660 在庫 在庫〇 追加 DL DL
PPA 962436 PPA12S 22/57 12 3,110 在庫 在庫〇 追加 DL DL

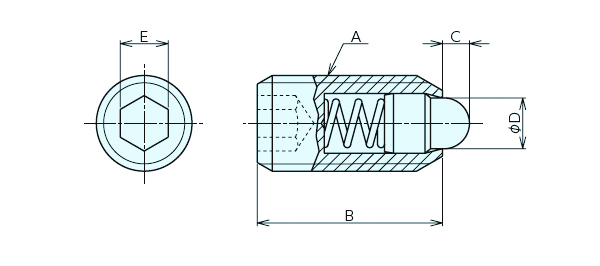

寸法図・サイズ表

寸法図・サイズ表

選択 オーダー
No		 No. A(並目) B C D E
962425 PPA06 M6x1.0 15 2 2.7 3
962426 PPA08 M8x1.25 18 2 3.8 4
962427 PPA10 M10x1.5 23 2.5 4.5 5
962428 PPA12 M12x1.75 26 3.5 6.2 6
962433 PPA06S M6x1.0 15 2 2.7 3
962434 PPA08S M8x1.25 18 2 3.8 4
962435 PPA10S M10x1.5 23 2.5 4.5 5
962436 PPA12S M12x1.75 26 3.5 6.2 6

仕様/価格表 強力圧タイプ

タイプ オーダー
№		 № 荷重(N)
min./max.		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
PPA-J 962429 PPA06J 11/25 2 680 在庫 在庫〇 追加 DL DL
PPA-J 962430 PPA08J 23/59 4 860 在庫 在庫〇 追加 DL DL
PPA-J 962431 PPA10J 20/54 8 980 在庫 在庫〇 追加 DL DL
PPA-J 962432 PPA12J 38/96 12 1,290 在庫 在庫〇 追加 DL DL
PPA-J 962437 PPA06SJ 11/25 2 1,960 在庫 在庫△ 追加 DL DL
PPA-J 962438 PPA08SJ 23/59 4 2,450 在庫 在庫〇 追加 DL DL
PPA-J 962439 PPA10SJ 20/54 8 2,930 在庫 在庫〇 追加 DL DL
PPA-J 962440 PPA12SJ 38/96 12 3,410 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

寸法図・サイズ表

選択 オーダー
№		 № A（並目） B C D E
962429 PPA06J M6x1.0 15 2 2.7 3
962430 PPA08J M8x1.25 18 2 3.8 4
962431 PPA10J M10x1.5 23 2.5 4.5 5
962432 PPA12J M12x1.75 26 3.5 6.2 6
962437 PPA06SJ M6x1.0 15 2 2.7 3
962438 PPA08SJ M8x1.25 18 2 3.8 4
962439 PPA10SJ M10x1.5 23 2.5 4.5 5
962440 PPA12SJ M12x1.75 26 3.5 6.2 6

材質・熱処理・表面処理

名称 材質
スプリングピンプランジャA型 [材質・硬度・表面処理]
№本体ピンスプリング
PPASUM22L
?染め(四三酸化鉄被膜)		SUM22L
全体焼入れ
(HRC56～60)
?染め(四三酸化鉄被膜)		SUS631J1
PPA-J
PPA-SSUS303
PPA-SJ

特長

■耐熱度は250℃までです。
■強力圧タイプには、縦線マークが２本施してあります。

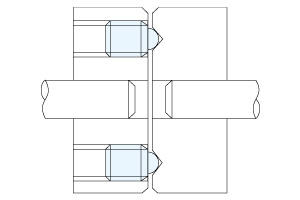

使用例



割り出しに。
