• NBK

RoHS対応

プレスボールプランジャ

E-9553

仕様/価格

オーダー
No
No. 荷重(N)
min./max.
耐熱度
質量
g
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
111615 PBP03S 1.8/3.5 250 0.2 310 在庫 在庫〇 追加 DL DL
962417 PBP04S 2.5/6 250 0.35 300 在庫 在庫〇 追加 DL DL
962418 PBP05S 3/6.5 250 0.6 300 在庫 在庫〇 追加 DL DL
962419 PBP06S 5.5/11.5 250 1 310 在庫 在庫〇 追加 DL DL
962420 PBP08S 7/12.5 250 2.2 400 在庫 在庫〇 追加 DL DL
111616 PBP10S 8.5/18.5 250 4.4 470 在庫 在庫〇 追加 DL DL
111617 PBP12S 12/26.5 250 7.3 560 在庫 在庫〇 追加 DL DL
111620 PBP05BS 4/6.5 250 0.8 560 在庫 在庫△ 追加 DL DL
111621 PBP06BS 6/11.5 250 1.3 600 在庫 在庫△ 追加 DL DL
111622 PBP08BS 8/12.5 250 2.8 690 在庫 在庫△ 追加 DL DL
111623 PBP05PS 6/9.4 -30/+50 0.4 220 在庫 在庫〇 追加 DL DL
111624 PBP06PS 6.2/12.6 -30/+50 0.7 220 在庫 在庫△ 追加 DL DL
111625 PBP08PS 10/20.4 -30/+50 1.5 230 在庫 在庫〇 追加 DL DL
111626 PBP10PS 11.9/22.3 -30/+50 3.2 400 在庫 在庫〇 追加 DL DL
111627 PBP12PS 14/25 -30/+50 5.8 490 在庫 在庫〇 追加 DL DL
962421 PBP04P 3/6.5 -30/+50 0.1 260 在庫 在庫〇 追加 DL DL
962422 PBP05P 6/9.4 -30/+50 0.2 280 在庫 在庫〇 追加 DL DL
962423 PBP06P 6.2/12.6 -30/+50 0.3 290 在庫 在庫〇 追加 DL DL
962424 PBP08P 10/20.4 -30/+50 0.55 340 在庫 在庫〇 追加 DL DL
111618 PBP10P 11.9/22.3 -30/+50 1.5 440 在庫 在庫〇 追加 DL DL
111619 PBP12P 14/25 -30/+50 2.5 600 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

選択 オーダー
No
No. A B C D E F
111615 PBP03S 3 4 0.7 2.38 3.5 0.75
962417 PBP04S 4 5 1 3 4.6 0.9
962418 PBP05S 5 6 1.4 4 5.6 0.9
962419 PBP06S 6 7 1.8 5 6.5 1
962420 PBP08S 8 9 2.4 6.5 8.5 1.1
111616 PBP10S 10 13 3.3 8.5 11 1.5
111617 PBP12S 12 16 4 10 13 2.3
111620 PBP05BS 5 6 1 4 5.5 1
111621 PBP06BS 6 7 1.6 5 6.5 1
111622 PBP08BS 8 9 1.9 6.5 8.5 1
111623 PBP05PS 5 6 1 4 5.6 1
111624 PBP06PS 6 7 1.6 5 6.5 1
111625 PBP08PS 8 9 1.9 6.5 8.5 1
111626 PBP10PS 10 13.5 2.4 8 11 1.5
111627 PBP12PS 12 16 3.3 10 13 1.5
962421 PBP04P 4 5 0.8 3 4.6 1
962422 PBP05P 5 6 1 4 5.6 1
962423 PBP06P 6 7 1.6 5 6.5 1
962424 PBP08P 8 9 1.9 6.5 8.5 1
111618 PBP10P 10 13.5 2.4 8 11 1.5
111619 PBP12P 12 16 3.3 10 13 1.5

材質・熱処理・表面処理

名称 材質 熱処理
プレスボールプランジャ 本体
PBP-S:SUS303

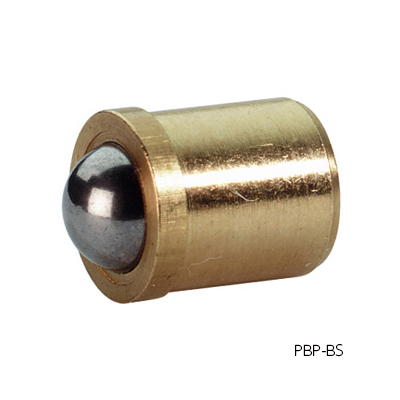

PBP-BS:黄銅

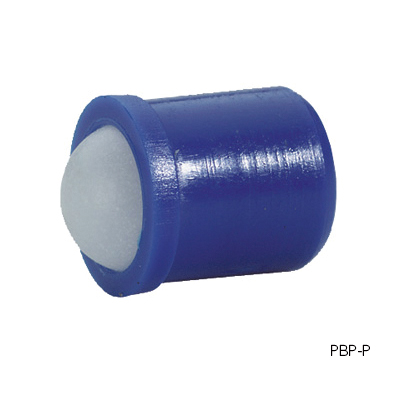

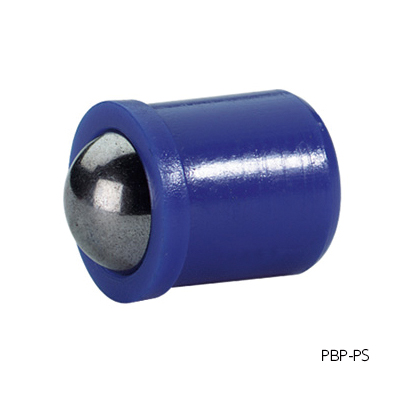

PBP-P,PBP-PS:ポリアセタール樹脂(青)

ボール
PBP-S,PBP-BS,PBP-PS:SUS440
PBP-P:ポリアセタール樹脂(白)

スプリング
全タイプ:SUS631J1
ボール
PBP-S,PBP-BS,PBP-PS:焼入(HRC54~60)

特長

■スプリングプランジャーは、位置決め、固定、押し付け、押し離しなどに使います。
■スプリングプランジャーのバネ力とストロークは工場にて検査済みです。
■取付穴の推奨寸法公差はH7です。
■荷重は統計的平均値です。

構成図

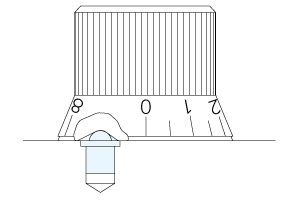

使用例

使用方法

技術情報

プランジャの荷重について

最少荷重(初期荷重)はプランジャのボールまたはピンが沈み始めるときの荷重、最大荷重はプランジャのボールまたはピンが沈み切った状態における荷重を表します。

耐久回数は?バネが破損する要因で考えられることは有りますか?

特に、バネの寿命値はありませんが、通常であれば数万回の使用に耐えられます。

耐熱温度とは?

継続して使用可能な温度の範囲です。耐熱温度を超えての使用は破損の原因となります。
