RoHS対応

【廃番】シーソークランプ

E-9344

仕様/価格

オーダーNo. No. 適合
T溝巾
クランプ
距離
クランプ
ストローク
最大操作
トルクN・m
最大
締付力kN
質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
930270 SCL18 18 50 41.5-52 24.5 8 2.2 10,100 廃番 お問合わせ 追加 DL DL

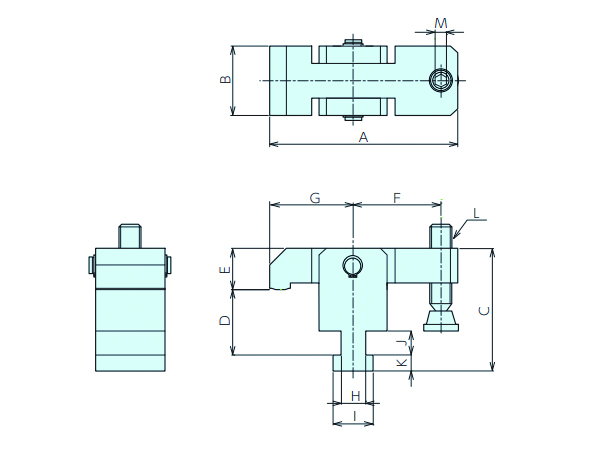

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L(並目) M
930270 SCL18 135 50 88.5 41.5-52 30 63 60 17.8 29 17.5 11.5 M16X2 8

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】シーソークランプ S45C クランプベース:焼入HRC25
クランプヘッド:焼入HRC45
黒染め

特長

■クランプ範囲が広く、小さなトルクで大きな締付力です。
■クランプベースがT溝に入りしっかりクランプします。

構成図

  部品構成
クランプベース
クランプヘッド
支持ピン
C型止め輪(軸用12)
スイベルパッド付ボルト

使用方法

T溝タイプのテーブル、Tスロットプレートなど取り付けて使用します。
T溝の上面とワークを挟み込んで(図D寸法)クランプします。
クランプ自体の固定はしません。
スイベルパッドを回すことによりクランプ、アンクランプします。

注意事項

  • 本製品はアンクランプ時に固定されません。取扱にご注意ください。
  • 弊社T溝巾18の製品に使用できます。お客様にてご用意される場合は詳細寸法をご確認のうえ、ご使用ください。
  • スイベルパッドの性能上、クランプストロークの範囲内でクランプしてください。
