Q-ロックエレメント ホールタイプ 本体(油圧式 単動)
E-9659Z
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I | J | K F6 | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121992 | QLSM-KS10.2 | 112 | 22 | 50 | 8 | 22 | 30 | 77 | 5 | 6.6 | 6 | 8 | 2.5 | 12 |
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I | J | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121994 | QLSM-KS20 | 112 | 32 | 78 | 10 | 34 | 44 | 88 | 5 | 6.6 | 6 | 8 | 43 | 3.6 | 10.3 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 |
|---|---|---|
| Q-ロックエレメント ホールタイプ 本体(油圧式 単動) | SUS | 熱処理済 |
特長
-
■エアーブロー、差座確認付き。
■キー溝による位相セットにより単体使用ができます。
■アンクランプ時のみ油圧を使用する為、加工中は油圧配管の切離しができます。
[繰返し位置決め精度]5μm
[付属品]六角穴付きボルト、止めネジ
使用例

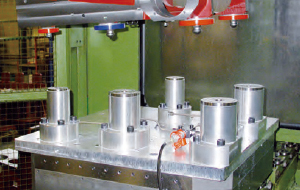

QLSM-KS10.2
ワーク5面（上・側面）の加工を行っています。
・上部ワーク（オレンジ）：ピンを取り付け
・下部べースジグ（5本の円柱）：本体5ヶを取り付け

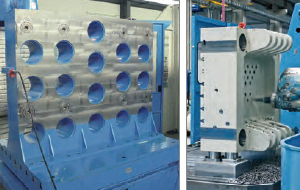

QLSM-KS20
ワーク5面（上・側面）の加工を行っています。
・上部ワーク：ピンを取り付け
・下部べースジグ：本体を取り付け
取付方法
交換するジグやユニットへ取り付け穴を加工し、六角穴付きボルトで取り付けます。
■取り付け加工寸法

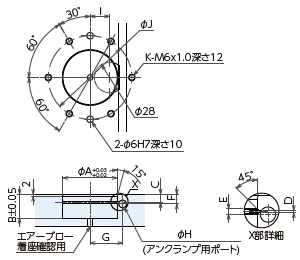

●QLSM-KS10.2
| A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 22 | 7.6 | 1 | 2.5 | 9 | 30 | 7 | 18 | 77 | 6 |

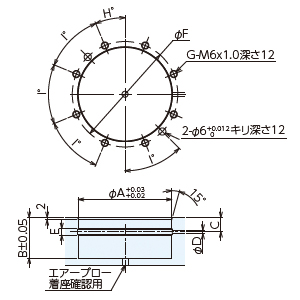

●QLSM-KS20
| A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|
| 78 | 34 | 12 | 3 | 5.5 | 88 | 8 | 22.5 | 45 |
精度規格
■仕様表
| № | 駆動方式 | クランプ力 kN |
把握力 kN |
アンクランプ 容積 cm3 |
アンクランプ | 使用周囲 温度 ℃ |
||
|---|---|---|---|---|---|---|---|---|
| クランプ | アンクランプ | 最低作動圧力 MPa | 保証耐圧力 MPa | |||||
| QLSM-KS10.2 | バネ | 油圧 | 10 | 25 | 3 | 5 | 6 | 0-65 |
| QLSM-KS20 | バネ | 油圧 | 20 | 55 | 10 | 5 | 6 | 0-65 |
