RoHS対応

ZPSクランプユニット(サイドネジ式)用ピンボルト

E-9659ZPB

  • ZPSクランプユニット(サイドネジ式)用ピンボルト PIC1
  • ZPSクランプユニット(サイドネジ式)用ピンボルト PIC2
  • ZPSクランプユニット(サイドネジ式)用ピンボルト PIC3

  • ZPSクランプユニット(サイドネジ式)用ピンボルト PIC1

  • ZPSクランプユニット(サイドネジ式)用ピンボルト PIC2

  • ZPSクランプユニット(サイドネジ式)用ピンボルト PIC3

別売りの「ZPSクランプユニット（サイドネジ式）」と組み合わせて使用する製品です。

仕様・価格　ピンボルト

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オーダー
№		 № 適合機種 質量 kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
ロケートピン 168237 ZPS1-RPB1 ZPSCUM1 0.02 9,200 在庫 在庫〇 追加 DL DL
ロケートピン 168238 ZPS2-RPB1 ZPSCUM2 0.07 10,400 在庫 在庫〇 追加 DL DL
ロケートピン 168239 ZPS3-RPB1 ZPSCUM3 0.2 14,000 在庫 在庫〇 追加 DL DL
ダイヤピン 168240 ZPS1-DPB1 ZPSCUM1 0.02 11,700 在庫 在庫〇 追加 DL DL
ダイヤピン 168241 ZPS2-DPB1 ZPSCUM2 0.07 12,500 在庫 在庫〇 追加 DL DL
ダイヤピン 168242 ZPS3-DPB1 ZPSCUM3 0.2 15,700 在庫 在庫〇 追加 DL DL
クランプピン 168243 ZPS1-CPB1 ZPSCUM1 0.02 9,200 在庫 在庫〇 追加 DL DL
クランプピン 168244 ZPS2-CPB1 ZPSCUM2 0.07 10,300 在庫 在庫〇 追加 DL DL
クランプピン 168245 ZPS3-CPB1 ZPSCUM3 0.2 14,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D -0.005/-0.015 E F G H
168237 ZPS1-RPB1 15 M8x1.25 27.9 11 12 2.5 13.4 5
168238 ZPS2-RPB1 22 M12x1.75 43 16 18 3 22 6
168239 ZPS3-RPB1 32 M16x2 60.5 25 23.5 5 32 8
168240 ZPS1-DPB1 15 M8x1.25 27.9 11 12 2.5 13.4 5
168241 ZPS2-DPB1 22 M12x1.75 43 16 18 3 22 6
168242 ZPS3-DPB1 32 M16x2 60.5 25 23.5 5 32 8
168243 ZPS1-CPB1 14.8 M8x1.25 27.9 11 12 2.5 13.4 5
168244 ZPS2-CPB1 21.8 M12x1.75 43 16 18 3 22 6
168245 ZPS3-CPB1 31.8 M16x2 60.5 25 23.5 5 32 8

仕様・価格　ピン

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オーダー
№		 № 適合機種 質量 g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
ロケートピン 168246 ZPS1-RP ZPSCUM1 8 4,700 在庫 在庫〇 追加 DL DL
ロケートピン 168247 ZPS2-RP ZPSCUM2 30 5,400 在庫 在庫〇 追加 DL DL
ロケートピン 168248 ZPS3-RP ZPSCUM3 90 8,300 在庫 在庫〇 追加 DL DL
ダイヤピン 168249 ZPS1-DP ZPSCUM1 8 7,200 在庫 在庫〇 追加 DL DL
ダイヤピン 168250 ZPS2-DP ZPSCUM2 30 7,500 在庫 在庫〇 追加 DL DL
ダイヤピン 168251 ZPS3-DP ZPSCUM3 90 10,000 在庫 在庫〇 追加 DL DL
クランプピン 168252 ZPS1-CP ZPSCUM1 8 4,700 在庫 在庫〇 追加 DL DL
クランプピン 168253 ZPS2-CP ZPSCUM2 30 5,300 在庫 在庫〇 追加 DL DL
クランプピン 168254 ZPS3-CP ZPSCUM3 90 8,300 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E -0.005/-0.015 F
168246 ZPS1-RP 15 12.5 2.5 10 11 8
168247 ZPS2-RP 22 19 3 16 16 12
168248 ZPS3-RP 32 28 5 23 25 16
168249 ZPS1-DP 15 12.5 2.5 10 11 8
168250 ZPS2-DP 22 19 3 16 16 12
168251 ZPS3-DP 32 28 5 23 25 16
168252 ZPS1-CP 14.8 12.5 2.5 10 11 8
168253 ZPS2-CP 21.8 19 3 16 16 12
168254 ZPS3-CP 31.8 28 5 23 25 16

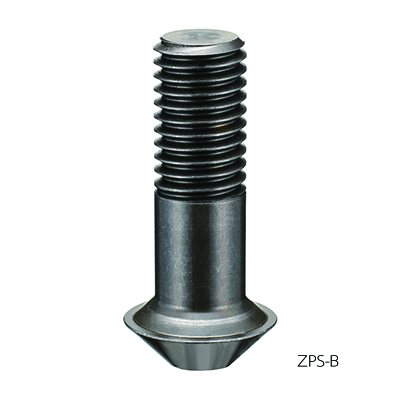

仕様・価格　ボルト

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 適合機種 質量 g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
168255 ZPS1-B ZPSCUM1 12 4,500 在庫 在庫〇 追加 DL DL
168256 ZPS2-B ZPSCUM2 40 5,000 在庫 在庫〇 追加 DL DL
168257 ZPS3-B ZPSCUM3 110 5,700 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E
168255 ZPS1-B M8x1.25 27.9 3.4 13.5 5
168256 ZPS2-B M12x1.75 43 6 20 6
168257 ZPS3-B M16x2 60.5 9 29.5 8

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ZPSクランプユニット(サイドネジ式)用ピンボルト ピン：SCM420
ボルト：SCM440		 ピン：全体焼入HRC60
ボルト：全体焼入HRC42-48		 ボルト：黒染め

特長

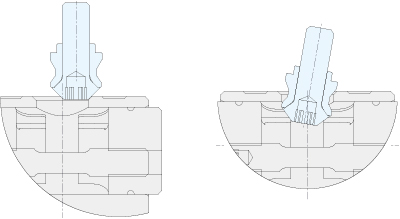

■挿入時の手間を低減
ワークの位置がずれた状態や傾いた状態でもクランプ側の穴に案内できるように先端テーパー形状となっています。

構成図

使用例

ピンボルトと本体のピッチを合わせるだけでワークを何度交換しても、同じ位置決め精度で簡単に固定が可能。



使用方法

別売りのZPSクランプユニット（サイドネジ式）と組み合わせて使用します。

組み合わせは以下をご確認ください。



ピンボルト ZPSクランプユニット（サイドネジ式） 繰り返し位置決め精度
ZPS1-(R,D,C)PB1 ZPSCUM1 15µm（実験値）
ZPS2-(R,D,C)PB1 ZPSCUM2 15µm（実験値）
ZPS3-(R,D,C)PB1 ZPSCUM3 15µm（実験値）

取付方法

1.ワークに以下の取付加工寸法図を基に加工を施します。

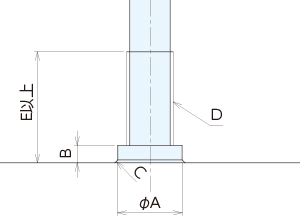

●取付加工寸法

No A H7 B +0.5/0 C D E
ZPS1-(R,D,C)PB1 11 3 C0.7 M8 16
ZPS2-(R,D,C)PB1 16 3.5 C1 M12 23
ZPS3-(R,D,C)PB1 25 5.5 C1 M16 31



2.ピンボルトをワークの取付穴に既定の締付トルクで取付けます。 　

製品破損の原因となりますので、締付トルクを超えた固定を行わないようにお願いいたします。





●締付トルク

No ボルト径 締付トルク Nm
ZPS1-(R,D,C)PB1 M8 12
ZPS2-(R,D,C)PB1 M12 42
ZPS3-(R,D,C)PB1 M16 106

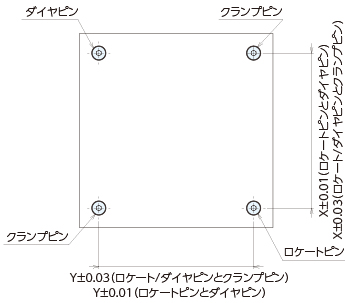

●ピンボルトを複数使用する場合の注意点



複数使用する場合は取付ピッチ公差にご注意ください。

・ロケートピンとダイヤピン：±0.01

・ロケートピン/ダイヤピンとクランプピン：±0.03

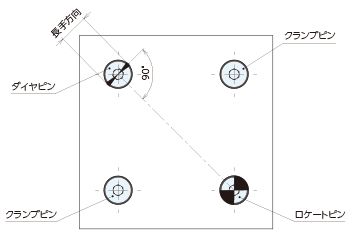

ダイヤピンの長手方向がロケートピンに対して垂直になるように取り付けてください

修理対応

本製品は修理を行っておりません。

破損や摩耗により使用できなくなった場合は新規でのご購入をお願いいたします。

メンテナンス方法

以下項目について外観、動作の目視確認を行ってください。

　・汚れの除去

　・本体とピンボルトがしっかり固定されているかの確認

　・クランプ、アンクランプの動作確認
