ZPSクランプユニット(サイドネジ式)用位置決めピン

E-9659ZM

  • 9659ZM3.jpg

  • 9659ZM3.jpg

別売りの「ZPSクランプユニット（サイドネジ式）」と組み合わせて使用する製品です。

仕様・価格

オーダー
№		 № 適合機種 質量 g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
168264 ZPS1-LP ZPSCUM1 8 3,340 在庫 在庫〇 追加 DL DL
168265 ZPS2-LP ZPSCUM2 22 3,620 在庫 在庫〇 追加 DL DL
168266 ZPS3-LP ZPSCUM3 43 3,900 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
№		 № A g6 B C
168264 ZPS1-LP 12 10 M5x0.8
168265 ZPS2-LP 18 12 M5x0.8
168266 ZPS3-LP 22 15 M5x0.8

材質・熱処理・表面処理

名称 材質 熱処理
ZPSクランプユニット(サイドネジ式)用位置決めピン S45C 全体焼入 HRC47-53

特長

■取り外しやすいように中央にネジ穴があけてあります。

使用方法

別売りの「ZPSクランプユニット（サイドネジ式）」と組み合わせて使用します。

取付方法

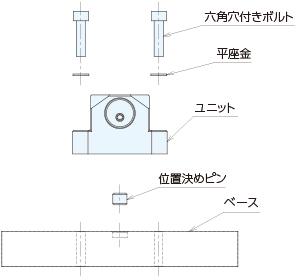

●取付加工寸法図

ベースに対して以下の取付加工寸法図を参考に加工を施してください。



No A H7 B +0.5/0
ZPS1-LP 12 5.5
ZPS2-LP 18 6.5
ZPS3-LP 22 8
