Q-ロックエレメント ホールタイプ(サイドネジ式)位置決めピン
E-9659Z
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A g6 | B | C | D |
|---|---|---|---|---|---|---|
| 141108 | PKR16010 | 16 | 10 | M3x0.5 | 6 | |
| 164887 | PKR16010-M5 | 16 | 10 | M5x0.8 | 10 |
特長
-
■ホールタイプ本体の位置決めに使用します。

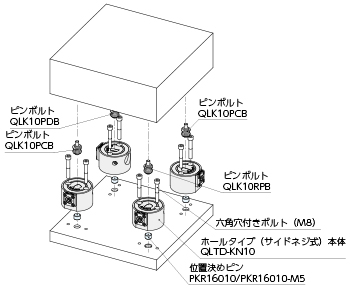

使用例
本製品は、Q-ロックエレメントホールタイプ（サイドネジ式）の位置決めに使用するピンです。
Q-ロックエレメントホールタイプ（別売り）をプレートに複数個取り付けする際に、本製品を用いて位置決めしてピッチ間の精度を確保します。
取付方法
Q-ロックエレメントホールタイプの底面φ16H6に挿入します。
挿入時はハンマー等で平行に取付してください。
メンテナンス方法
ピンが摩耗したり、傷がついた場合などは別途ご購入ください。
タップ穴にボルトを取り付け、抜き取り交換します。
丸材を通した六角穴付きボルトを取り付けし丸材を垂直に持ち上げると取付面に傷がつきにくく容易に取り外しできます。
選定方法
２品番ともに外径、高さは同じです。
取外し用のタップ穴サイズ、価格の違いのみとなりますので、お客様のお持ちのボルト径に合わせて選定してください。
タップ穴サイズＭ３：ロット生産の標準在庫品で在庫があれば即納できます。
タップ穴サイズＭ５：受注生産のため価格がＭ３と比較して高く設定されています。受注後約1週間（目安）で出荷できます。
| オーダー№ | № | タップ穴サイズ | 在庫設定 | 納期 |
|---|---|---|---|---|
| 141108 | PKR16010 | M3 | 在庫 | 在庫有の場合即納 |
| 164887 | PKR16010-M5 | M5 | 受注生産 | 受注後約1週間（目安） |
