RoHS対応

Q-ロックエレメント ホールタイプ 本体(空圧式 単動)

E-9659Z

仕様/価格

オーダー
全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
149924 QLA-KS5.3B 78 29 0.5 281,000 × お問合わせ 追加 DL DL
121993 QLA-KS10.3 112 35 1.4 337,000 在庫 在庫〇 追加 DL DL
121995 QLA-KS20.3 138 49 2.6 491,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F G H I J K L M N O
149924 QLA-KS5.3B 78 62 54.5 8 21 29 8.5 2.2 4.3 34 - - - - -
121993 QLA-KS10.3 112 22 78 10 25 35 88 6 6.6 6 8 50 48 4.5 12
121995 QLA-KS20.3 138 32 102 15 34 49 115 8 6.6 6 10 - 62 5 12

材質・熱処理・表面処理

名称 材質 熱処理
Q-ロックエレメント ホールタイプ 本体(空圧式 単動) SUS 熱処理済

特長

■エアーブロー、差座確認付き。
■アンクランプ時のみエアーを使用するため、加工中はエアー配管の切離しができます。
■工場内のエアー配管を利用し、容易にシステムに構築が行えます。
■キー溝による位相セットにより単体使用ができます。(QLA-KS10.3,QLA-KS20.3)
[繰返し位置決め精度] 5μm
[付属品] 六角穴付きボルト、止めネジ、ボルト用フタ、Oリング

[動画はこちらから]
クランプ動作と着脱性


試作用治具_量産治具への移行

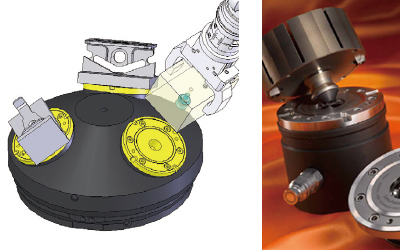

使用例

ワークをロボットで自動交換。
[使用製品]
空圧式:QLA-KS5.3B、QLA-KS10.3、QLA-20.3
油圧式:QLSM-KS10.2、QLSM-KS20

取付方法

交換するジグやユニットへ取り付け穴を加工し、六角穴付きボルトで取り付けます。

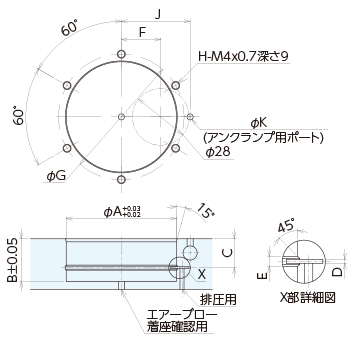

QLA-K5.3B



■取付加工寸法

A B C D E F G H J K L
QLA-K5.3B 54.5 21 14.25 1 2.5 19.5 62 6 34 3 15

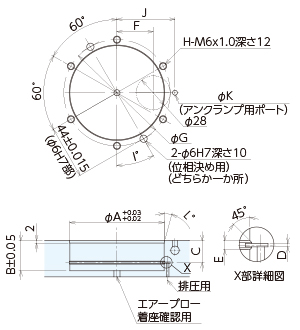

QLA-KS10.3



■取付加工寸法

A B C D E F G H I J K L
QLA-KS10.3 78 25 18.2 1 2.5 30 88 6 15 48 4 15

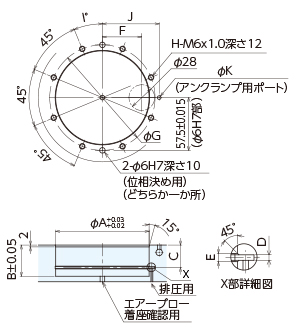

QLA-KS20.3



■取付加工寸法

A B C D E F G H I J K
QLA-KS20.3 102 34 24.5 2 3 43 115 8 22.5 62 4

精度規格

仕様表

駆動方式 クランプ力
kN
把握力
kN
アンクランプ容積 ㎠ アンクランプ 使用周囲
温度 ℃
クランプ アンクランプ 最低作動圧力MPa 保証耐圧力
MPa
QLA-K5.3B バネ 空圧 1.5 13 5 0.5 0.8 0~65
QLA-KS10.3 バネ 空圧 10 25 17 0.5 0.8 0~65
QLA-KS20.3 バネ 空圧 17 55 37 0.45 0.8 0~65
