Q-ロックエレメント ホールタイプ 本体(空圧式 複動)
E-9659Z
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。

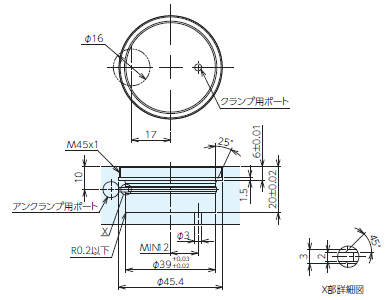

寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|---|
| 149926 | QLAD-K5B | 39 | 36 | 5.8 | 14 | 4.1 | 15 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 |
|---|---|---|
| Q-ロックエレメント ホールタイプ 本体(空圧式 複動) | SUS | 熱処理済 |
特長
-
■工場内のエアー配管を利用し、容易にシステム構築が行えます。
[繰返し位置決め精度]5μm
取付方法
●取り付け加工
交換するジグやユニットへ取り付け穴を加工し、六角穴付きボルトで取り付けます。
精度規格
■仕様表
| 駆動方式 | クランプ力 kN |
把握力 kN |
アンクランプ容積 ㎤ | アンクランプ | クランプ | 使用周囲温度 ℃ | |||
|---|---|---|---|---|---|---|---|---|---|
| クランプ | アンクランプ | 最低作動圧力 MPa | 保証耐圧力 MPa | 最低作動圧力 MPa | 保証耐圧力 MPa | ||||
| 空圧 | 空圧 | 1.5 | 13 | 1.5 | 0.8 | 1.2 | 0.5 | 0.6 | 0-65 |
