Q-ロックエレメント ホールタイプ本体(サイドネジ式)
E-9659Z
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C H6 | D +0.05/0 | E | F | G | H | I | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 138069 | QLTD-KN10 | 78 | 50 | 16 | 7.5 | 14 | 9 | 41 | 32.5 | 10 | 44.5 | 25 | 22 | m8x1.25 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 |
|---|---|---|
| Q-ロックエレメント ホールタイプ本体(サイドネジ式) | SCM440 | 焼入れHRC55 |
特長
-
■本体側面より、レンチで締結、解除操作を行います。
■干渉を回避できるため5面加工に最適です。
[繰返し位置決め精度]5μm
[動画はこちらから]
ホールタイプ 本体 サイドネジ式
試作用治具 量産治具への移行

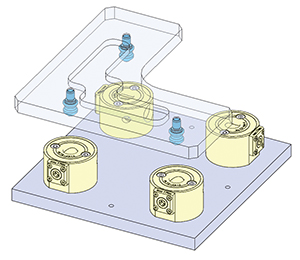

使用例
取付方法
交換するジグやユニットへ取り付け穴を加工し、六角穴付きボルトで取り付けます。
●取付加工方法
| A | B | C | D |
|---|---|---|---|
| 16 | 5 | 50 | M8X1.25 |
