ZPSクランプユニット(サイドネジ式)用延長工具
E-9659ZM
仕様・価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 168261 | ZPSCUM1-E1 | 40 | 66.5 | 46 | 45 | M5用 | 26 | 8 | 5 | 15 | 19.5 | 16 | 10 | 12.7 | 39.6 | 31 | 4 | 13 | |
| 168262 | ZPSCUM2-E1 | 40 | 66.5 | 56.5 | 55 | M5用 | 26 | 8 | 5 | 15 | 19.5 | 16 | 10 | 12.7 | 49.6 | 41.5 | 6 | 13 | |
| 168263 | ZPSCUM3-E1 | 40 | 66.5 | 63 | 61 | M5用 | 26 | 8 | 5 | 15 | 19.5 | 16 | 10 | 12.7 | 55.6 | 48 | 8 | 13 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| ZPSクランプユニット(サイドネジ式)用延長工具 | ジョイントバー：SCM440 | ジョイントバー：HRC23-30 | ホルダー：黒染め ジョイントバー：黒染め |
特長
-
■クランプ/アンクランプ操作の手間を削減
作業者の手元で操作できるようにすることで、他のジグとの干渉やアクセスが困難な場所のクランプ/アンクランプ作業を簡単に行うことができます。
構成図
使用方法
別売りの「ZPSクランプユニット（サイドネジ式）」と組み合わせて使用します。

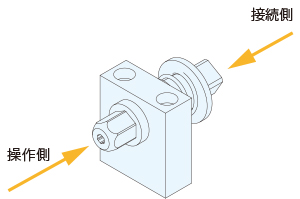

●操作側
外側の六角部または中央の六角穴で操作が可能です。
●接続側
クランプユニットとの連結には、六角棒ソケット・エクステンションバー（お客様ご用意）をご使用ください。

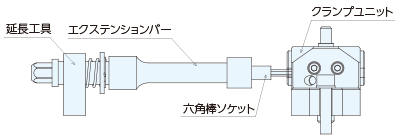

●接続イメージ

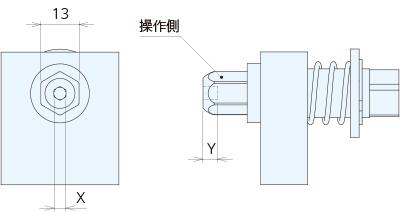

●操作側寸法
| No | 六角穴２面幅X | 六角穴深さY |
|---|---|---|
| ZPSCUM1-E1 | 4 | 5 |
| ZPSCUM2-E1 | 6 | 8 |
| ZPSCUM3-E1 | 8 | 10 |
取付方法
上面からボルトで2か所固定します。
取付加工寸法及び取り付けに必要なボルトは以下をご確認いただき、お客様にてご用意ください。

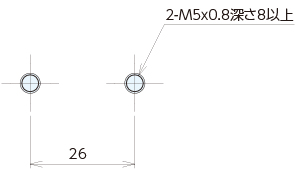

●取付加工寸法
●取付ボルト
| 対象 | 六角穴付きボルト |
|---|---|
| ZPSCUM1-E1 | M5x45 |
| ZPSCUM2-E1 | M5x55 |
| ZPSCUM3-E1 | M5x60 |

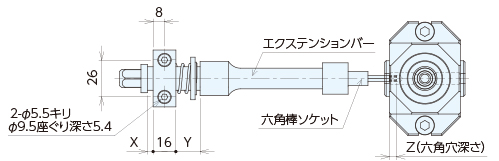

■六角棒ソケット・エクステンションバーを使用する場合
六角棒ソケット・エクステンションバーを使用する場合は以下の位置関係に注意してご使用ください。
※使用に必要な六角棒ソケットとエクステンションバーはお客様にてご用意ください。
| No | 六角棒ソケット | エクステンションバー | X | Y | Z | |
|---|---|---|---|---|---|---|
| 差込角 | 二面幅 | 差込角 | ||||
| ZPSCUM1-E1 | 12.7 | 4 | 12.7 | 4 | 17 | 5 |
| ZPSCUM2-E1 | 12.7 | 6 | 12.7 | 5 | 16 | 8 |
| ZPSCUM3-E1 | 12.7 | 8 | 12.7 | 7 | 14 | 10 |
