Q-ロックエレメント　ブッシュ(空圧式、油圧式)

E-9659C

  • Q-ロックエレメント　ブッシュ(空圧式、油圧式) PIC1

  • Q-ロックエレメント　ブッシュ(空圧式、油圧式) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-№ № 外径 総高 内径 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
ロケートブッシュ 125745 QLA19RB 45 16 19 0.1 21,500 在庫 在庫〇 追加 DL DL
ロケートブッシュ 125754 QLA26RB 58 21 26 0.17 22,800 在庫 入荷予定 追加 DL DL
ロケートブッシュ 125764 QLA32RB 72 25 32 0.33 28,000 在庫 在庫〇 追加 DL DL
ロケートブッシュ 129631 QLA40RB 88 30.5 40 0.7 28,400 在庫 在庫〇 追加 DL DL
ロケートブッシュ 129632 QLA48RB 105 36 48 1.2 38,000 在庫 在庫〇 追加 DL DL
クランプブッシュ 125746 QLA19CB 45 16 18.5 0.1 20,700 在庫 在庫〇 追加 DL DL
クランプブッシュ 125755 QLA26CB 58 21 25.5 0.17 22,100 在庫 在庫〇 追加 DL DL
クランプブッシュ 125765 QLA32CB 72 25 31.5 0.33 27,200 在庫 在庫〇 追加 DL DL
クランプブッシュ 129633 QLA40CB 88 30.5 39.5 0.7 28,400 在庫 在庫〇 追加 DL DL
クランプブッシュ 129634 QLA48CB 105 36 47.5 1.2 38,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-№ № A B 0/-0.016 C D ±0.005 E F G H I J K
125745 QLA19RB 45 27 16 7 9 19 36 M4 4.5 2.5 7.5
125754 QLA26RB 58 36 21 10 11 26 46 M5 6 4.5 9.5
125764 QLA32RB 72 45 25 12 13 32 58 M6 7 5.5 11
129631 QLA40RB 88 58 30.5 15 15.5 40 72 M6 7 8.5 11
129632 QLA48RB 105 70 36 18 18 48 87 M8 9 9.4 14
125746 QLA19CB 45 27 16 7 9 18.5 36 M4 4.5 2.5 7.5
125755 QLA26CB 58 36 21 10 11 25.5 46 M5 6 4.5 9.5
125765 QLA32CB 72 45 25 12 13 31.5 58 M6 7 5.5 11
129633 QLA40CB 88 58 30.5 15 15.5 39.5 72 M6 7 8.5 11
129634 QLA48CB 105 70 36 18 18 47.5 87 M8 9 9.4 14

材質・熱処理・表面処理

名称 材質 熱処理
Q-ロックエレメント　ブッシュ(空圧式、油圧式) SCM440 焼入HRC55

特長

■Q-ロックエレメント/ピン（空圧式、油圧式)と組み合わせて使用します。

取付方法

① 取り付け相手部品の清掃を行ってください。
② ブッシュは、取り付け穴と平行に挿入してください。
③ 取り付けボルトで固定してください。

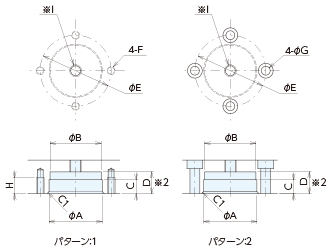

●取り付け加工寸法





№ A F6 B C D ±0.1 E F G H I
QLA19 27 26 6 10 36 M4 4.5 8 Rc1/16
QLA26 36 35 9 12 46 M5 6 10 Rc1/16
QLA32 45 44 11 14 58 M6 7 12 Rc1/8
QLA40 58 57 11 16.5 72 M6 7 12 Rc1/4
QLA48 70 69 12 19 87 M8 9 16 Rc1/4

※1.プラグ(シールテープ付)でフタをしてください。エアー、油圧トラブルでクランプから解放できない場合に、この穴を利用して分解します。
※2.交換ジグの板厚が、取付寸法Dに満たない場合は、ブッシュカバー（別売）をご利用ください。





■ワーク ・ブッシュ 取り付けに関する注意事項

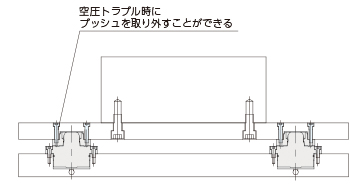

・ブッシュの取り付け用ボルトはジグプレート上面から取り付けてください。空圧の空圧のトラブルにより、アンクランプできない場合の対応が簡単に行えます。
・緊急時、ワークが取り外せるようにしてください。

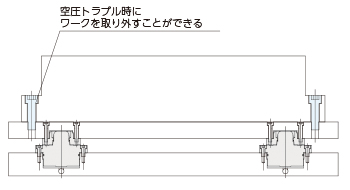

●適切なワークの取り付け方法例

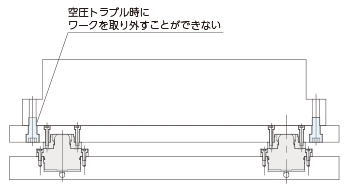

●不適切なワークの取り付け方法例



メンテナンス方法

ブッシュテーパー部へ定期的に（推奨1回/3ヶ月）グリス塗布を行ってください。
（推奨グリス：ENEOS社製パイロノックグリースユニバーサル_2）



選定方法

ブッシュの選定は、使用するピンのタイプとサイズに合わせた選定が必要です。



●サイズ表の選定

ピン 適合ブッシュ
タイプ オーダー№ № タイプ オーダー№ №
空圧式 単動
ロケートピン		 140516 QLA19SRP1 ロケートブッシュ 125745 QLA19RB
140517 QLA26SRP1 125754 QLA26RB
140518 QLA32SRP1 125764 QLA32RB
空圧式 単動
ダイヤピン		 140519 QLA19SDP1 125745 QLA19RB
140520 QLA26SDP1 125754 QLA26RB
140521 QLA32SDP1 125764 QLA32RB
空圧式 単動
クランプピン		 140522 QLA19SCP1 クランプブッシュ 125746 QLA19CB
140523 QLA26SCP1 125755 QLA26CB
140524 QLA32SCP1 125765 QLA32CB
空圧式 複動
ロケートピン		 125739 QLA19DRP ロケートブッシュ 125745 QLA19RB
125748 QLA26DRP 125754 QLA26RB
125757 QLA32DRP 125764 QLA32RB
空圧式 複動
ダイヤピン		 125740 QLA19DDP 125745 QLA19RB
125749 QLA26DDP 125754 QLA26RB
125758 QLA32DDP 125764 QLA32RB
空圧式 複動
クランプピン		 125741 QLA19DCP クランプブッシュ 125746 QLA19CB
125750 QLA26DCP 125755 QLA26CB
125759 QLA32DCP 125765 QLA32CB
油圧式 単動
ロケートピン		 140525 QLH26SRP1 ロケートブッシュ 125754 QLA26RB
140526 QLH32SRP1 125764 QLA32RB
140527 QLH40SRP1 129631 QLA40RB
140528 QLH48SRP1 129632 QLA48RB
油圧式 単動
ダイヤピン		 140529 QLH26SDP1 125754 QLA26RB
140530 QLH32SDP1 125764 QLA32RB
140531 QLH40SDP1 129631 QLA40RB
140532 QLH48SDP1 129632 QLA48RB
油圧式 単動
クランプピン		 140533 QLH26SCP1 クランプブッシュ 125755 QLA26CB
140534 QLH32SCP1 125765 QLA32CB
140535 QLH40SCP1 129633 QLA40CB
140536 QLH48SCP1 129634 QLA48CB
油圧式 複動
ロケートピン		 129619 QLH26DRP ロケートブッシュ 125754 QLA26RB
129620 QLH32DRP 125764 QLA32RB
129621 QLH40DRP 129631 QLA40RB
129622 QLH48DRP 129632 QLA48RB
油圧式 複動
ダイヤピン		 129623 QLH26DDP 125754 QLA26RB
129624 QLH32DDP 125764 QLA32RB
129625 QLH40DDP 129631 QLA40RB
129626 QLH48DDP 129632 QLA48RB
油圧式 複動
クランプピン		 129627 QLH26DCP クランプブッシュ 125755 QLA26CB
129628 QLH32DCP 125765 QLA32CB
129629 QLH40DCP 129633 QLA40CB
129630 QLH48DCP 129634 QLA48CB
