Q-ロックエレメント　ブッシュ(嵩上げ空圧式,油圧式)

E-9659C

  • Q-ロックエレメント　ブッシュ(嵩上げ空圧式,油圧式) PIC1

  • Q-ロックエレメント　ブッシュ(嵩上げ空圧式,油圧式) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-№ № 外径 内径 総高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
ロケートブッシュ 125767 QLA19KRB 54 19 28 0.25 25,500 在庫 在庫〇 追加 DL DL
ロケートブッシュ 125768 QLA26KRB 46 26 35 0.6 29,000 在庫 在庫〇 追加 DL DL
ロケートブッシュ 125769 QLA32KRB 72 32 45 1.1 36,900 在庫 在庫〇 追加 DL DL
ロケートブッシュ 129635 QLA40KRB 88 40 55 2.1 40,300 在庫 お問合わせ 追加 DL DL
ロケートブッシュ 129636 QLA48KRB 105 48 65 3.5 48,600 在庫 お問合わせ 追加 DL DL
クランプブッシュ 125770 QLA19KCB 54 19.5 28 0.25 24,900 在庫 在庫〇 追加 DL DL
クランプブッシュ 125771 QLA26KCB 46 26.5 35 0.6 28,400 在庫 在庫〇 追加 DL DL
クランプブッシュ 125772 QLA32KCB 72 32.5 45 1.1 36,300 在庫 在庫〇 追加 DL DL
クランプブッシュ 129637 QLA40KCB 88 40.5 55 2.1 39,400 在庫 お問合わせ 追加 DL DL
クランプブッシュ 129638 QLA48KCB 105 48.5 65 3.5 47,400 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-№ № A B C 0/-0.016 D E F G H I
125767 QLA19KRB 54 19 16 23 5 28 6.6 5 11
125768 QLA26KRB 46 26 20 30 5 35 9 5 14
125769 QLA32KRB 72 32 20 40 5 45 11 9 17.5
129635 QLA40KRB 88 40 25 50 5 55 14 11.5 20
129636 QLA48KRB 105 48 30 60 5 65 18 12 26
125770 QLA19KCB 54 19.5 16 23 5 28 6.6 5 11
125771 QLA26KCB 46 26.5 20 30 5 35 9 5 14
125772 QLA32KCB 72 32.5 20 40 5 45 11 9 17.5
129637 QLA40KCB 88 40.5 25 50 5 55 14 11.5 20
129638 QLA48KCB 105 48.5 30 60 5 65 18 12 26

材質・熱処理・表面処理

名称 材質 熱処理
Q-ロックエレメント　ブッシュ(嵩上げ空圧式,油圧式) SCM440 焼入HRC55

特長

■Q-ロックエレメント/ピン（空圧式、油圧式)と組み合わせて使用します。

使用例

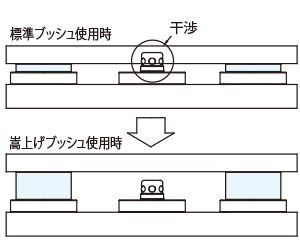

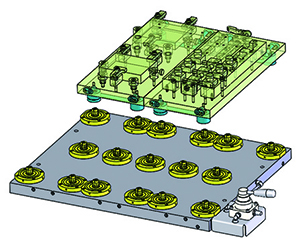

交換治具の大きさを数種類兼用し、ワークサイズでロット変更に対応

取付方法

① 取り付け相手部品の清掃を行ってください。
② ブッシュは、取り付け穴と平行に挿入してください。
③ 取り付けボルトで固定してください。



●取り付け加工寸法





№

A +0.01

 0

 B C
QLA19K 16 6 M6X深さ12
QLA26K 20 6 M8X深さ16
QLA32K 20 6 M10X深さ20
QLA40K 25 6 M12X深さ24
QLA48K 30 6 M16X深さ32





■ワーク ・ブッシュ 取り付けに関する注意事項

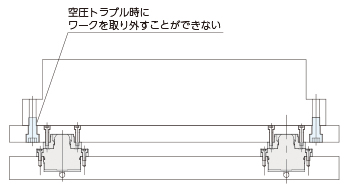

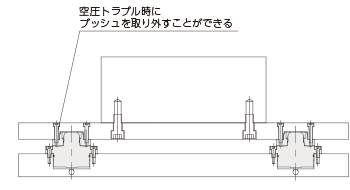

・ブッシュの取り付け用ボルトはジグプレート上面から取り付けてください。　空圧の空圧のトラブルにより、アンクランプできない場合の対応が簡単に行えます。
・緊急時、ワークが取り外せるようにしてください。

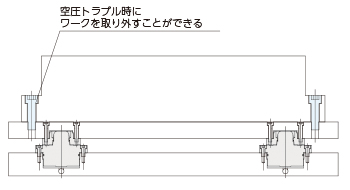

●適切なワークの取り付け方法例]





●不適切なワークの取り付け方法例



選定方法

ブッシュの選定は、使用するピンのタイプとサイズに合わせた選定が必要です。



●サイズ表の選定

ピン 適合ブッシュ
タイプ オーダー№ № タイプ オーダー№ №
空圧式 単動
ロケートピン		 140516 QLA19SRP1 ロケートブッシュ 125767 QLA19KRB
140517 QLA26SRP1 125768 QLA26KRB
140518 QLA32SRP1 125769 QLA32KRB
空圧式 単動
ダイヤピン		 140519 QLA19SDP1 125767 QLA19KRB
140520 QLA26SDP1 125768 QLA26KRB
140521 QLA32SDP1 125769 QLA32KRB
空圧式 単動
クランプピン		 140522 QLA19SCP1 クランプブッシュ 125770 QLA19KCB
140523 QLA26SCP1 125771 QLA26KCB
140524 QLA32SCP1 125772 QLA32KCB
空圧式 複動
ロケートピン		 125739 QLA19DRP ロケートブッシュ 125767 QLA19KRB
125748 QLA26DRP 125768 QLA26KRB
125757 QLA32DRP 125769 QLA32KRB
空圧式 複動
ダイヤピン		 125740 QLA19DDP 125767 QLA19KRB
125749 QLA26DDP 125768 QLA26KRB
125758 QLA32DDP 125769 QLA32KRB
空圧式 複動
クランプピン		 125741 QLA19DCP クランプブッシュ 125770 QLA19KCB
125750 QLA26DCP 125771 QLA26KCB
125759 QLA32DCP 125772 QLA32KCB
油圧式 単動
ロケートピン		 140525 QLH26SRP1 ロケートブッシュ 125768 QLA26KRB
140526 QLH32SRP1 125769 QLA32KRB
140527 QLH40SRP1 129635 QLA40KRB
140528 QLH48SRP1 129636 QLA48KRB
油圧式 単動
ダイヤピン		 140529 QLH26SDP1 125768 QLA26KRB
140530 QLH32SDP1 125769 QLA32KRB
140531 QLH40SDP1 129635 QLA40KRB
140532 QLH48SDP1 129636 QLA48KRB
油圧式 単動
クランプピン		 140533 QLH26SCP1 クランプブッシュ 125771 QLA26KCB
140534 QLH32SCP1 125772 QLA32KCB
140535 QLH40SCP1 129637 QLA40KCB
140536 QLH48SCP1 129638 QLA48KCB
油圧式 複動
ロケートピン		 129619 QLH26DRP ロケートブッシュ 125768 QLA26KRB
129620 QLH32DRP 125769 QLA32KRB
129621 QLH40DRP 129635 QLA40KRB
129622 QLH48DRP 129636 QLA48KRB
油圧式 複動
ダイヤピン		 129623 QLH26DDP 125768 QLA26KRB
129624 QLH32DDP 125769 QLA32KRB
129625 QLH40DDP 129635 QLA40KRB
129626 QLH48DDP 129636 QLA48KRB
油圧式 複動
クランプピン		 129627 QLH26DCP クランプブッシュ 125771 QLA26KCB
129628 QLH32DCP 125772 QLA32KCB
129629 QLH40DCP 29637 QLA40KCB
129630 QLH48DCP 129638 QLA48KCB
