Q-ロックエレメント 空圧用コントローラー
E-9659C
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ |
|---|---|---|
| 129601 | QLA190CTR |
材質・熱処理・表面処理
| 名称 | 材質 |
|---|---|
| Q-ロックエレメント 空圧用コントローラー | ケース：アルミ |
特長
-
■クランプ・アンクランプの切換え、エアーブローのON･OFF、着座の確認が可能で、機器選定の手間が不要です。
[機能]
■レギュラータ内蔵の為、供給エアー圧力調整が出来ます。
■クランプ・アンクランプ切換え、エアーブローのON･OFF切換えをレバーで行えます。
■着座確認センサーにてQ-ロックエレメントの着座確認が出来ます。
最高使用圧力(Mpa)：1
使用流体：ドライ＆フィルター通過後のエアー
電源：100～240VAC50/60Hz
ケーブル長さ(m)：1.5
構成図
| 部品№ | 名称 | 部品№ | 名称 |
|---|---|---|---|
| ① | 機械取り付け用フック | ⑤ | エアーブローON-OFF |
| ② | 圧力調整つまみ（レギュレーター） | ⑥ | クランプ・アンクランプ切り替えスイッチ |
| ③ | 着座確認センサー | ⑦ | 着座確認センサー用AC アダプター |
| ④ | 圧力計 |

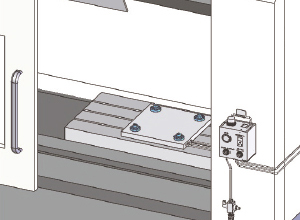

使用例
後付けジグ用の機外コントローラーとして
取付方法
① クランプ・アンクランプ切り換えスイッチをアンクランプに設定し、ベース側空圧式Ｑ-ロックエレメントがアンクランプしていることを確認してください。
② この状態でエアーブロー切り換えスイッチをＯＮにします。
③ 交換ジグプレートをベースに設置します。
④ エアーブロー切り換えスイッチをＯＦＦにします。
⑤ クランプ・アンクランプ切り換えスイッチをクランプにします。
⑥ 着座確認センサーがＯＮになっていることを確認します。
※ 着座確認センサーがＯＮにならない場合は、クランプ・アンクランプ切換スイッチをアンクランプに設定し、交換ジグプレートを取り外し、Ｑ-ロックエレメントの基準面の清掃を行います。
※ ベース側空圧式Ｑ-ロックエレメントピンと交換ジグ側Ｑ-ロックエレメントブッシュの取り付けピッチがズレている場合、ピンとブッシュが密着せずＯＮになりません。その場合は、ブッシュ取り付けボルトを緩め取付けピッチの調整が必要になります。
■注意事項
・本製品は防水仕様ではありません。切削油、水などがかからない場所に設置し、ご使用ください。
・着座確認センサーの設定方法は、ＳＭＣ ＩＳＡ３シリーズ取扱説明書をご参照ください。
・圧力調整つまみ(レギュレータ)は、ＳＭＣ様ホームページにてレギュレータ取扱説明書をご参照ください。
