RoHS対応

エアーブローガンバルブ

E-9659C

仕様/価格

オーダー
供給圧力 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
129602 QLA06G 1 MPa以下 40 6,150 在庫 在庫〇 追加 DL DL

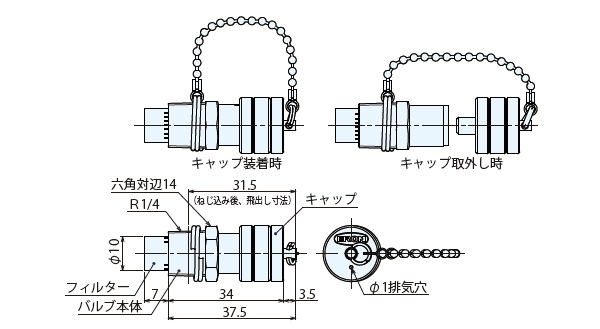

寸法図・サイズ表

選択 オーダー
129602 QLA06G

材質・熱処理・表面処理

名称 材質
エアーブローガンバルブ キャップ:S45C、継手:C3604

特長

■Q-ロックエレメント(空圧式単動)のアンクランプ操作をエアーブローガンで行える為、操作効率が向上します。(チューブの抜差しや、バルブでの切換えが不要)

[最高使用圧力(MPa)]1
[使用流体]ドライ&フィルター通過後のエアー
[使用周囲温度(℃)]0~60

使用方法

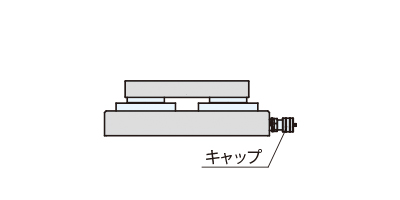

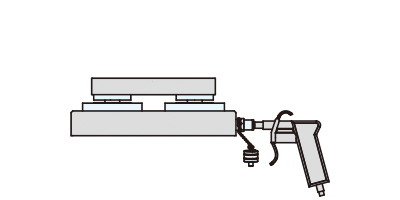

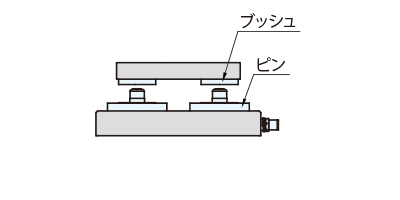

交換治具を、固定ベースにセットします。   キャップをバルブ本体へ挿入すると、エアーが排気されQ - ロックエレメントがクランプ状態になります。   キャップを取外し、エアーブローガンでバルブ本体にエアーを注入すると、Q - ロックエレメントがアンクランプ状態になり治具交換できます。

注意事項

エアーブローガンの先端は、テーパー形状のものを使用してください。またはゴムコーティング品を推奨します。
( メタル品に比べエアーが漏れにくく、バルブ本体にエアーブローガンを押し当てる際に樹脂部分の破損を防ぎます)
エアーチューブはご使用いただけません。
製品の特性により、注入圧力に対し0.05MPa の圧力損失が発生するのでご注意ください。
(例:元圧が0.5MPa の場合、注入後の圧力は0.45MPa となります)

取付方法

取り付け加工寸法
