Q-ロックエレメント　ブッシュカバー(空圧式,油圧式)

E-9659C

  • Q-ロックエレメント　ブッシュカバー(空圧式,油圧式) PIC1

  • Q-ロックエレメント　ブッシュカバー(空圧式,油圧式) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 内径 総高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125747 QLA19BT 24 20.5 0.02 3,560 在庫 在庫〇 追加 DL DL
125756 QLA26BT 33 25.5 0.03 3,690 在庫 在庫〇 追加 DL DL
125766 QLA32BT 42.5 29.5 0.05 4,320 在庫 在庫〇 追加 DL DL
129639 QLA40BT 55.5 35 0.1 5,950 在庫 在庫〇 追加 DL DL
129640 QLA48BT 67 40.5 0.15 6,250 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C
125747 QLA19BT 24 4.5 20.5
125756 QLA26BT 33 4.5 25.5
125766 QLA32BT 42.5 4.5 29.5
129639 QLA40BT 55.5 4.5 35
129640 QLA48BT 67 4.5 40.5

材質・熱処理・表面処理

名称 材質
Q-ロックエレメント　ブッシュカバー(空圧式,油圧式) S45C

特長

■ジグプレートが薄く、ブッシュ取り付け穴が貫通する場合にはカバーをご使用ください。

使用方法

■適合表



No. 適合ブッシュNo.
QLA19BT QLA19(RB、CB)
QLA26BT QLA26(RB、CB)
QLA32BT QLA32(RB、CB)
QLA40BT QLA40(RB、CB)
QLA48BT QLA48(RB、CB)

取付方法

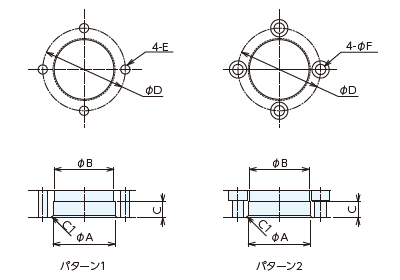

■取付加工寸法





№ AF6 B C D E F
QLA19BT 27 26 6 36 M4 4.5
QLA26BT 36 35 8 46 M5 5.5
QLA32BT 45 44 10 58 M6 6.5
QLA40BT 58 57 11 72 M6 7
QLA48BT 70 69 12 87 M8 9
