RoHS対応

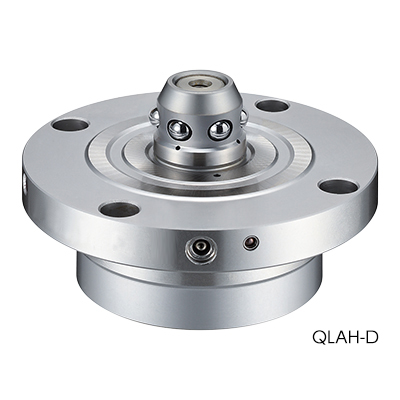

Q-ロックエレメント　ピン(空圧式複動)

E-9659C

  • Q-ロックエレメント　ピン(空圧式複動) PIC1
  • Q-ロックエレメント　ピン(空圧式複動) PIC2

  • Q-ロックエレメント　ピン(空圧式複動) PIC1

  • Q-ロックエレメント　ピン(空圧式複動) PIC2

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-№ № 外径 総高 ピン径 クランプ力 kN
※0.5MPa時		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
ロケートピン 125739 QLA19DRP 54 42.5 19 1 0.23 76,000 在庫 在庫〇 追加 DL DL
ロケートピン 125748 QLA26DRP 60 53 26 1.5 0.3 86,500 在庫 在庫〇 追加 DL DL
ロケートピン 125757 QLA32DRP 72 65.5 32 2.4 0.63 108,000 在庫 在庫〇 追加 DL DL
ダイヤピン 125740 QLA19DDP 54 42.5 19 1 0.23 76,500 在庫 在庫〇 追加 DL DL
ダイヤピン 125749 QLA26DDP 60 53 26 1.5 0.3 87,000 在庫 在庫〇 追加 DL DL
ダイヤピン 125758 QLA32DDP 72 65.5 32 2.4 0.63 109,000 在庫 在庫〇 追加 DL DL
クランプピン 125741 QLA19DCP 54 42.5 17.8 1 0.23 75,500 在庫 在庫〇 追加 DL DL
クランプピン 125750 QLA26DCP 60 53 24 1.5 0.3 86,000 在庫 在庫〇 追加 DL DL
クランプピン 125759 QLA32DCP 72 65.5 30 2.4 0.63 107,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-№ № A B C h5 D E F G ±0.005 H I J K L M(並目) N
125739 QLA19DRP 54 19 33 32 8 16.5 10 42.5 44 4.5 5.5 7.5 M4x0.7 1030
125748 QLA26DRP 60 26 37 36 8 20 12 53 48 5.5 6.6 9.5 M4x0.7 S34
125757 QLA32DRP 72 32 46 45 8 26.5 14 65.5 58 7 7.5 11 M6x1.0 AS568-130
125740 QLA19DDP 54 19 33 32 8 16.5 10 42.5 44 4.5 5.5 7.5 M4x0.7 1030
125749 QLA26DDP 60 26 37 36 8 20 12 53 48 5.5 6.6 9.5 M4x0.7 S34
125758 QLA32DDP 72 32 46 45 8 26.5 14 65.5 58 7 7.5 11 M6x1.0 AS568-130
125741 QLA19DCP 54 17.8 33 32 8 16.5 10 42.5 44 4.5 5.5 7.5 M4x0.7 1030
125750 QLA26DCP 60 24 37 36 8 20 12 53 48 5.5 6.6 9.5 M4x0.7 S34
125759 QLA32DCP 72 30 46 45 8 26.5 14 65.5 58 7 7.5 11 M6x1.0 AS568-130

仕様/価格　高クランプ力タイプ

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-№ № 外径 総高 ピン径 クランプ力 kN
※0.5MPa時		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
ロケートピン 162964 QLAH19DRP 72 44 19 5 0.55 102,000 在庫 在庫〇 追加 DL DL
ロケートピン 162967 QLAH26DRP 79 53 26 7 0.71 110,000 在庫 在庫〇 追加 DL DL
ロケートピン 162970 QLAH32DRP 92 59 32 10 1.07 146,000 在庫 在庫△ 追加 DL DL
ダイヤピン 162965 QLAH19DDP 72 44 19 5 0.55 102,000 在庫 在庫〇 追加 DL DL
ダイヤピン 162968 QLAH26DDP 79 53 26 7 0.71 111,000 在庫 在庫〇 追加 DL DL
ダイヤピン 162971 QLAH32DDP 92 59 32 10 1.07 147,000 在庫 在庫〇 追加 DL DL
クランプピン 162966 QLAH19DCP 72 44 17.8 5 0.55 101,000 在庫 在庫〇 追加 DL DL
クランプピン 162969 QLAH26DCP 79 53 24 7 0.71 109,000 在庫 在庫〇 追加 DL DL
クランプピン 162972 QLAH32DCP 92 59 30 10 1.07 145,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-№ № A B C h5 D E F G ±0.005 H I J K L M(並目) N O
162964 QLAH19DRP 72 19 51 50 8 18 10 44 62 4.5 5 7.5 Ｍ4x0.7 S48 30°
162967 QLAH26DRP 79 26 56 55 8 20 12 53 67 5.5 6.1 9.5 Ｍ4x0.7 S53 30°
162970 QLAH32DRP 92 32 66 65 8 20 14 59 78 7 7 11 M6x1.0 S63 45°
162965 QLAH19DDP 72 19 51 50 8 18 10 44 62 4.5 5 7.5 Ｍ4x0.7 S48 30°
162968 QLAH26DDP 79 26 56 55 8 20 12 53 67 5.5 6.1 9.5 Ｍ4x0.7 S53 30°
162971 QLAH32DDP 92 32 66 65 8 20 14 59 78 7 7 11 M6x1.0 S63 45°
162966 QLAH19DCP 72 17.8 51 50 8 18 10 44 62 4.5 5 7.5 Ｍ4x0.7 S48 30°
162969 QLAH26DCP 79 24 56 55 8 20 12 53 67 5.5 6.1 9.5 Ｍ4x0.7 S53 30°
162972 QLAH32DCP 92 30 66 65 8 20 14 59 78 7 7 11 M6x1.0 S63 45°

材質・熱処理・表面処理

名称 材質 熱処理
Q-ロックエレメント　ピン(空圧式複動) 本体：SUS440C 本体：焼入HRC55

特長

■アンクランプの際にブッシュをリフトアップさせることでプレートの取り外しを容易にします。
■ブッシュが弾性変形し２面拘束により締結させるため、高い剛性があります。
■50万回の耐久性テストにクリア。自動化ラインにおいて高い信頼性があります。
■ピンからエア―が出ることにより切粉の付着・堆積を防止することができます。
■着座確認付でクランプ・アンクランプ状態が分かります。
[繰返し位置決め精度]３μm

※本製品は「Q-ロックエレメントブッシュ（空圧式、油圧式）」と組み合わせて使用する製品です。実際の使用方法は「使用例・使用方法」タブをご確認ください。

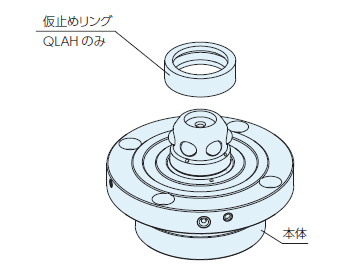

構成図



QLAH-Dに付属する仮止めリングは以下の用途で使用します。



納入時　
ピストンの抜けを防止するため。


使用時
鋼球の常時張り出しによる固着を防止するため。
使用時にブッシュが無い状態で空打ちする場合にもご使用いただけます。

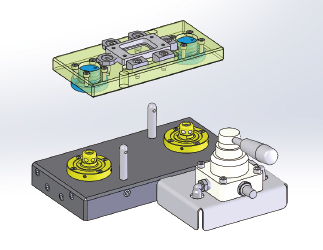

使用例

エアーによりクランプ・アンクランプを行います。

使用方法

■ピンの選定



使用するピンのサイズ・数量はテーブルサイズ、加工条件等を考慮し、各型式による能力比較表びグラフを参考に選定してください。
荷重に対して大きな剛性を得たい場合は以下の方法があります。



①ピンのサイズを大きくする。
②ピンの数を多くする。



No. 駆動方式 クランプ力
kN		 リフトアップ力
kN(0.5MPa時)		 リフトアップ量
mm		 最高使用圧力
MPa		 最低使用圧力
MPa		 使用流体 使用周囲温度
℃
クランプ アンクランプ
QLA19D 空圧 空圧 1 0.28 1 1 0.4

フィルター通過後の

ドライエアー

 0～65
QLA26D 1.5 0.36
QLA32D 2.4 0.62
QLAH19D 空圧＋バネ 空気 5 0.23
QLAH26D 7 0.29
QLAH32D 10 0.47



●能力比較表

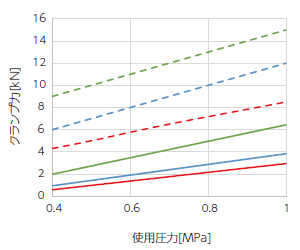

クランプ力推移

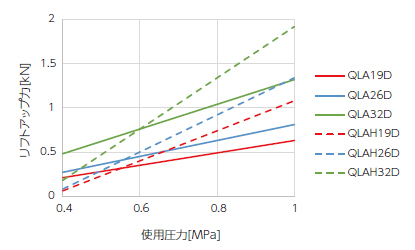

リフトアップ力推移



●組合せ表
本製品は「Q-ロックエレメント　ブッシュ（空圧式、油圧式）」と組み合わせて使用します。
ピンとブッシュの組み合わせは以下の表をご確認ください。



タイプ ピン ブッシュ
ロケートピン QLA(H)19DRP QLA19RB
QLA(H)26DRP QLA26RB
QLA(H)32DRP QLA32RB
ダイヤピン QLA(H)19DDP QLA19RB
QLA(H)26DDP QLA26RB
QLA(H)32DDP QLA32RB
クランプピン QLA(H)19DCP QLA19CB
QLA(H)26DCP

QLA26CB
QLA(H)32DCP QLA32CB

取付方法

■機構説明



●QLA-D



クランプ
エアーで内部のピストンを押し下げることで、鋼球が外に飛び出しブッシュをクランプします。
テーパー面とフランジ面の2面で拘束し、3μm以内の高精度な位置決めとクランプを実現します。


アンクランプ
エアーでピストンを押し上げることでアンクランプします。
ピストンが上がることでブッシュが持ち上がり、プレートの取り外しを容易にします。



●QLAH-D



クランプ
エアーで内部のピストンを押し下げることで、鋼球が外に飛び出しブッシュをクランプします。
内蔵されているスプリングによって、より強力にクランプできます。
テーパー面とフランジ面の2面で拘束し、3μm以内の高精度な位置決めとクランプを実現します。
　

アンクランプ
エアーでピストンを押し上げることでアンクランプします。
ピストンが上がることでブッシュが持ち上がり、プレートの取り外しを容易にします。







■取付方法



ジグベースに取り付け穴を加工し、六角穴付きボルトで取り付けます。

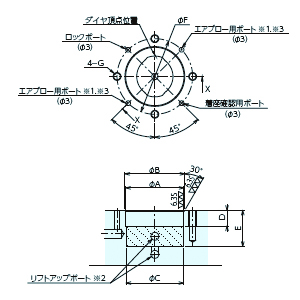

●取付加工寸法



No. A h7 B C D E +0.30 F G H
QLA19D 33 34 32.8 10 19 44 M4 45°
QLA26D 37 38 36.8 10 23 48 M5 45°
QLA32D 46 47 45.8 10 29.5 58 M6 45°
QLAH19D 51 52 50.8 10 21 62 M4 30°
QLAH26D 56 57 55.8 10 23 67 M5 30°
QLAH32D 66 67 65.8 10 23 78 M6 45°

※φA のピッチ許容差は± 0.015 としてください。
※エアーブロー用ポートは2 か所の内、どちらか1 か所をご使用ください。
※ダイヤピンはピンの先端形状が本図のようになっています。ダイヤの長手方向を基準に、タップ穴と各ポート穴を加工してください。
※リフトアップポートの加工は斜線範囲としてください。
※ O リング接触面は、カエリ・バリ・キズ無いようにしてください。　（面相度：6.3S 以下）

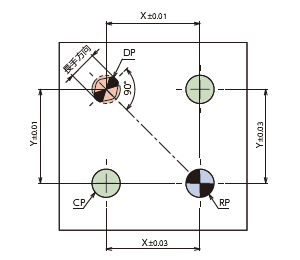

●ピンを複数使用する場合の注意点
複数使用する場合は取付ピッチ公差にご注意ください。
RP とDP 間 ：± 0.01
RP/DP とCP 間 ：± 0.03
※ DP の長手方向はRPに対して垂直になるように取り付けてください。





修理対応

本製品の修理対応は行っておりません。
作動不良・精度低下等が確認された場合は、本製品の交換を行ってください。

メンテナンス方法

定期的に清掃・メンテナンスを行ってください。メンテナンスを怠ると製品の機能・精度の低下となります。


・清掃時はクランプ状態で行ってください。アンクランプ状態で行うと、ピン内部に切粉が侵入し作動不良の原因になります。また、清掃はエアーブローにてお願いします。
・キズ・打コン・切り屑の付着がないことを確認し、不具合が発見された場合は取り除いてくさい。
・定期的にグリスアップを行ってください。
　グリスアップ時はピンをアンクランプ状態にし、鋼球の穴からグリスを挿入してください。
