RoHS対応

Q-ロックカップリング

E-9659CP

  • Q-ロックカップリング PIC1

  • Q-ロックカップリング PIC1

Q-ロックエレメント

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-No. No. 外径 高さ 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
ソケット 973831 QLC07S 16 21 31 18,900 在庫 在庫〇 追加 DL DL
ソケット 973832 QLC09S 16 23 35 18,900 在庫 在庫〇 追加 DL DL
ソケット 125773 QLC10S 16 24 37 18,900 在庫 お問合わせ 追加 DL DL
ソケット 973833 QLC12S 16 26 41 18,900 在庫 在庫〇 追加 DL DL
ソケット 973834 QLC17S 16 31 51 18,900 在庫 在庫〇 追加 DL DL
ソケット 973835 QLC19S 16 33 55 18,900 在庫 在庫〇 追加 DL DL

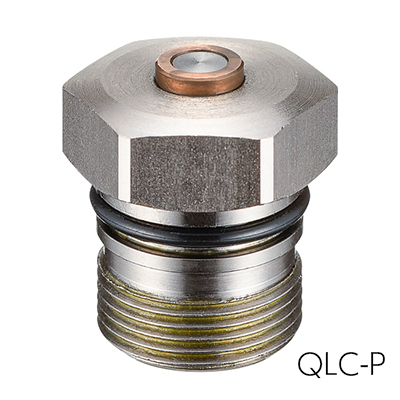

プラグ 973828 QLC07P 16 22.3 31 22,300 在庫 在庫〇 追加 DL DL
プラグ 973829 QLC13P 16 28.3 46 22,300 在庫 在庫〇 追加 DL DL
プラグ 130591 QLC14P 16 29.3 48 22,300 在庫 在庫〇 追加 DL DL
プラグ 973830 QLC15P 16 30.3 50 22,300 在庫 在庫〇 追加 DL DL
プラグ 130592 QLC19P 16 34.3 58 22,300 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. A B C D E F G H I
973831 QLC07S 7 16 21 5.7 8.3 19 M16x1 - -
973832 QLC09S 9 16 23 5.7 8.3 19 M16x1 - -
125773 QLC10S 10 16 24 5.7 8.9 19 M16x1 - -
973833 QLC12S 12 16 26 5.7 8.3 19 M16x1 - -
973834 QLC17S 17 16 31 5.7 8.3 19 M16x1 - -
973835 QLC19S 19 16 33 5.7 8.3 19 M16x1 - -
973828 QLC07P 7 16 22.3 5.7 8.3 19 M16x1 1.3 7
973829 QLC13P 13 16 28.3 5.7 8.3 19 M16x1 1.3 7
130591 QLC14P 14 16 29.3 5.7 8.3 19 M16x1 1.3 7
973830 QLC15P 15 16 30.3 5.7 8.3 19 M16x1 1.3 7
130592 QLC19P 19 16 34.3 5.7 8.3 19 M16x1 1.3 7

材質・熱処理・表面処理

名称 材質 表面処理
Q-ロックカップリング S45C 無電解メッキ

特長

■Q-ロックエレメント用に開発された空圧、油圧用ジョイントです。
■親ジグから子ジグに着座確認用のエアーや、クランプ用の油圧を供給できます。
■子ジグの交換時の流体回路脱着が容易に行えます。

[保証耐圧力]10MPa
[オリフィス面積]8.7(mm2)
[使用流体]エアー、油
[許容調芯量]0.2mm
[通常使用圧力]5MPa
[最低作動圧力]0.1MPa

使用例

使用方法

■適合表



Q-ロックエレメント 適合ソケット 適合プラグ
QLT19 QLC07S QLC07P
QLT26 QLC07S QLC13P
QLT32 QLC09S QLC15P
QLT40 QLC17S QLC13P
QLA19 QLC10S QLC07P
QLA26,QLH26 QLC09S QLC13P
QLA32,QLH32 QLC07S QLC19P
QLH40 QLC17S QLC14P
QLH48 QLC19S QLC19S

取付方法

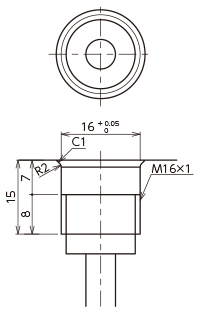

■取付加工寸法
