マイクロダウンサイドクランプ Wサイド

E-1199

  • 1199B.jpg
  • 1199B_1.jpg
  • 1199A_2.jpg

  • 1199B.jpg

  • 1199B_1.jpg

  • 1199A_2.jpg

仕様/価格

オーダー
№		 № アタッチメント
タイプ		 ストローク 最大操作トルク
N･m		 最大締付力
kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
132030 MS2X35N23-B01 フラット(焼入有) 0～1.5 10 10.2x2 0.105 17,200 在庫 在庫〇 追加 DL DL
132031 MS2X35N23-B02 グリップ 0～1.5 10 10.2x2 0.105 20,400 在庫 在庫〇 追加 DL DL
150145 MS2X35N23-B03 フラット(焼入無) 3～4.5 10 10.2x2 0.113 16,500 × お問合わせ 追加 DL DL
150146 MS2X35N23-B04 真鍮 0～1.5 10 10.2x2 0.109 16,500 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
№		 №
132030 MS2X35N23-B01
132031 MS2X35N23-B02
150145 MS2X35N23-B03
150146 MS2X35N23-B04

本体　仕様/価格

オーダー
№		 № 本体タイプ 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
132032 MS2X35N23-01 フラット 0.085 10,200 在庫 在庫△ 追加 DL DL

アタッチメント　仕様/価格

オーダー
№		 № アタッチメント
タイプ		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
132028 B01 フラット(焼入有) 0.01 4,120 在庫 在庫〇 追加 DL DL
132029 B02 グリップ 0.01 5,850 在庫 お問合わせ 追加 DL DL
150147 B03 フラット(焼入無) 0.014 8,700 × お問合わせ 追加 DL DL
150148 B04 真鍮 0.012 8,700 × お問合わせ 追加 DL DL

取付用位置決めボルト　仕様/価格

オーダー№ № ネジ径 首下長 質量g 価格 在庫設定 在庫情報 製品BOX
161224 MS50 M5×0.8 17.5 4 2,000 在庫 在庫〇 追加

寸法図・サイズ表

選択 オーダー№ № A B C D E F G
161224 MS50 M5×0.8 17.5 10 7.8 5 5f7（-0.010/-0.022） 4

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
マイクロダウンサイドクランプ Wサイド MS2X35N23-B01、MS2X35N23-B02、MS2X35N23-B03：鉄
MS2X35N23-B04：鉄・真鍮（アタッチメント部）		 本体：焼入(HV650以上) 黒染め(四三酸化鉄被膜)

特長

■コンパクトなサイズなため、省スペースで小物ワークのクランプに最適です。(多数個取りジグに活用できます。)
■10.2kNの高い締付力により強固な固定が可能です。
■クサビ式により、水平方向だけでなく下方向にもワークを押さえます。
■ワークや用途に合わせて4種類のアタッチメントから選択可能です。
■本体に焼入を施しているため、負荷にも強く長期的に使用することができます。

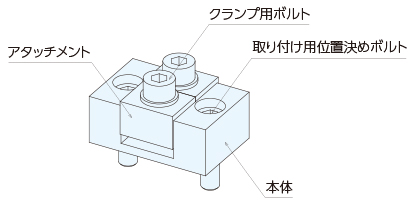

構成図

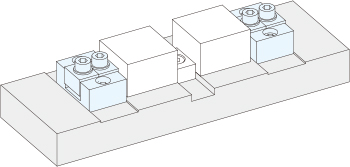

使用例

マシニング加工のワーククランプでご使用いただけます。







●アタッチメントタイプについて

ワークや用途に合わせて4種類のアタッチメントから選択可能です。



  B01 B02 B03 B04
タイプ フラット(焼入有) グリップ フラット(焼入無) 真鍮
用途

主に仕上げ

加工用に

黒皮ワークや

粗加工用に

アタッチメントを追加

工して異形ワーク対応

を行いたい場合

クランプ跡を残し

たくないワーク向け

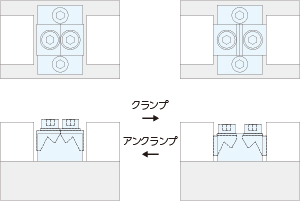

使用方法

●クランプ

クランプ用ボルトを締め付け方向に回転することで、アタッチメントが本体クサビ形状に沿って下降し、クランプ面が水平に張り出してクランプします。



●アンクランプ

クランプ用ボルトを緩める方向に回転することで、アタッチメントが本体クサビ形状に沿って上昇し、クランプ面が引き込まれアンクランプします。







■注意事項

・操作トルク(10N･m)を超えた使用は、製品の破損に繫がります。

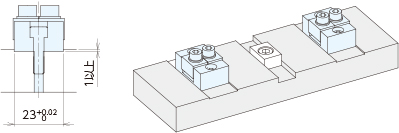

・マイクロダウンサイドクランプを4kN以上のクランプ力でご使用される場合は、下図の様にベース側に溝を設け、背面を当ててご使用ください。(溝深さ1mm以上)

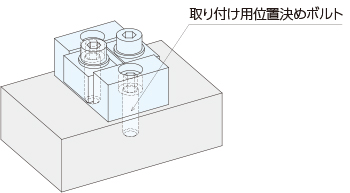

取付方法

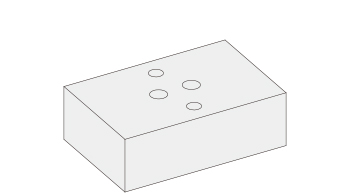

プレートに加工寸法図を参考に加工を施します。





加工穴にマイクロダウンサイドクランプを取り付け用位置決めボルト(付属品、型式：MS50)を用いて取り付けます。







●取付加工図



修理対応

当製品の修理は行っておりません。

クランプ力低下や精度低下がみられる場合は、交換をしてください。

メンテナンス方法

・使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。

・長期間ご使用頂くために、定期的に切粉の除去・清掃・注油を行ってください。
